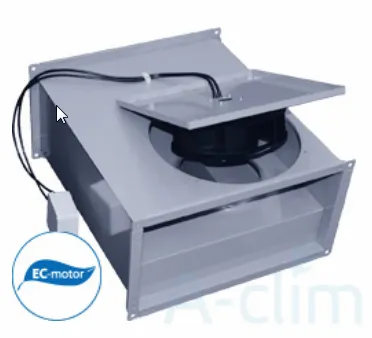

Вентилятор RKB 600x300 B1 EC
Технические и конструктивные особенности:
- RKB 600x300 B1 EC разработаны для вентканалов с прямоугольным сечением.
- В устройство входит электронно-коммутируемый двигатель с внешним ротором и рабочим колесом, лопатки которого загнуты назад.
- Двигатель и рабочее колесо расположены на пластине, которая откидывается и тем самым обеспечивает легкий доступ к устройствам.
- Защита от перегрузки предусмотрена для каждого двигателя.
- Крепится устройство независимо от положения в пространстве.
- Предусмотрена регулировка скорости от 0 до 100% (с помощью потенциометра или с использованием внешнего сигнала 0-10 В).
- В конструкции используется стальной корпус
Технические характеристики
Модель | Напря- | Ном. | Ток, | Частота | Макс. t, | Размеры, мм | Вес, | Схема | |||||
жение, | мощн., | А | вращ., | °С | кг | эл. | |||||||
В/Гц | Вт | об/мин | a | b | d | e | f | h | подкл. | ||||
RKB 600x300 A1 EC | 230/50 | 366 | 1,59 | 1650 | 60 | 600 | 300 | 642 | 322 | 643 | 386 | 26,3 | 32 |
RKB 600x300 B1 EC | 230/50 | 868 | 4,06 | 2190 | 60 | 600 | 300 | 642 | 322 | 643 | 391 | 29,2 | 32 |
RKB 600x300 E3 EC | 400/50 | 1220 | 1,88 | 2500 | 60 | 600 | 300 | 642 | 322 | 643 | 391 | 29,2 | 34 |
Шумовые характеристики
Модель | LpA | LwA | LwA | ||||||||
дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
RKB 600x300 A1 EC | К входу | 71 | 78 | 63 | 73 | 76 | 66 | 61 | 61 | 58 | 58 |
К выходу | 74 | 81 | 65 | 70 | 78 | 74 | 69 | 67 | 63 | 62 | |
К окружению | 59 | 66 | 41 | 59 | 63 | 58 | 54 | 48 | 42 | 40 | |
RKB 600x300 B1 EC | К входу | 81 | 88 | 72 | 76 | 87 | 74 | 73 | 70 | 67 | 62 |
К выходу | 85 | 92 | 74 | 75 | 91 | 83 | 79 | 77 | 72 | 68 | |
К окружению | 67 | 74 | 50 | 61 | 72 | 66 | 63 | 59 | 51 | 45 | |
RKB 600x300 E3 EC | К входу | 83 | 90 | 76 | 79 | 89 | 80 | 79 | 75 | 72 | 67 |
К выходу | 88 | 95 | 77 | 79 | 92 | 89 | 84 | 83 | 77 | 72 | |
К окружению | 71 | 78 | 54 | 66 | 76 | 70 | 68 | 61 | 54 | 51 |
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
Номер кривой на графике | 4 | 3 | 2 | 1 |
Сигнал управления, В | 10 | 8,5 | 7 | 5,5 |
