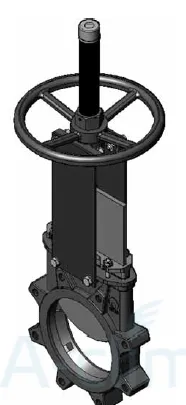

Задвижка шиберная CMO Т DN700

Производитель:
СМО (ЦМО)
цена по запросу
Позвоните нам

Шиберные задвижки гильотинного типа СМО Т DN700 (серия Т-Tappi), обладая высокими эксплуатационными характеристиками, получили широкое распространение во многих странах и на многих объектах. Эти эффективные устройства соответствующие стандартам MSS-SP-81 и TAPPI TIS 405-8, используются: для регулирования рабочего потока - жидких веществ, содержащих твердые примеси в объеме до 6 процентов; в трубопроводах, по которым подаются самотеком сухие твердые материалы.

Конструктивные особенности:

  • одностороннее действие, тип ”LUG”;
  • высокая производительность;
  • выдвижной или невыдвижной шток;
  • цельный, литой корпус, выполненный из чугуна или из стали;
  • нож и шток - из высококачественной нержавеющей стали;
  • большой выбор материалов для уплотнений и набивки сальника;
  • управление - автоматическое (пневмопривод, электропривод, ISO-фланец) или ручное (штурвал, редуктор);
  • уплотнение - ЭПДМ, ПТФЭ, витон, силикон, нитрил.

Задвижки применяются в следующих производствах:

  • бумага и целлюлоза;
  • химия;
  • установки экстракционные;
  • пищевые продукты;
  • горнодобывающие предприятия;
  • подготовка воды.

Технические характеристики:

  1. диаметр -700 мм;
  2. рабочее давление - 8 бар;
  3. соединение - межфланцевое.

Замечание по монтажу

Когда задвижки СМО Т DN700 используются на трубопроводах, подающих самотеком сухие твердые материалы, то их надо устанавливать таким образом, чтобы стрелка на корпусе указывала в противоположную от рабочего потока сторону.

  • Страна: Испания;
  • Диаметр: DN700;
  • Рабочее давление: PN8;
  • Тип: межфланцевый;
  • Материал ножа: нержавеющая сталь;
  • Материал штока: нержавеющая сталь;
  • Пропускная способность: высокая;
  • Направление потока среды: одностороннее.

Компоненты шиберных задвижек CMO T

1. Корпус - A216WCB, CG8M;
2. Нож - AISI304, AISI316;
3. Сальник - CF8M;
4. Опорные пластины - сталь;
5. Седловое уплотнение - ЭПДМ;
6. Кольцо - AISI316;
7. Шток - AISI303;
8. Траверса - GGG50;
9. Маховик - GGG50;
10. Гайка штока - бронза;
11. Стопорная гайка - сталь;
12. Уплотнение набивки - ЭПДМ;
13. Набивка сальника - Синт. + ПТФЭ;
14. Гайка колпака - Цинк 5.6;
15. Колпак - сталь;
16. Защитная заглушка - пластмасса;
17. Направляющие ножа - RCH1000.
