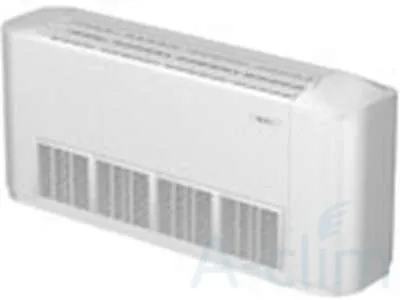

Фанкойл GENERAL CLIMATE универсальный с 2-х трубным теплообменником GCOX-V-06

Артикул: 952

Производитель:: General Climate: кондиционеры и комплектующие
Охлаждение (кВт):: 5.99
Обогрев (кВт):: 14.31

55 473 руб.

Описание

Универсальный фанкойл GENERAL CLIMATE напольно-потолочного типа в декоративном корпусе легко впишется в интерьер любого помещения.

Данная модель обладает функцией самодиагностики, что максимально упрощает процесс эксплуатации.

По краям корпуса расположены жалюзи, обеспечивающие наиболее равномерное распределение воздушного потока.

За счет электронагревателя, входящему в состав фанкойла, значительно увеличивается эффективность работы в режиме обогрева.

Благодаря режиму осушения, данный тип фанкойлов идеально подойдет для помещений с повышенным уровнем влажности.

Управление может осуществлять как с помощью настенного пульта, так и с помощью дистанционного.

Описание

GCOX-V-06 - Универсальный фанкойл напольно-потолочного типа в декоративном корпусе с 2-х трубным теплообменником, регулируемыми жалюзи и фильтром EU-2. Комбинированный металлопластиковый корпус фанкойла современного дизайна органично впишется в любой интерьер (стандартный цвет - белый).

Технические характеристики

GCOX-V-06
Расход воздуха	Высокая скорость, [м³/ч]	(H)	1074
	Средняя скорость, [мз/ч]	(S)	916
	Низкая скорость, [м3/ч]	(L)	772
Мощность	Полная холодопроизводительность, [кВт]	(H)	5.99
		(S)	4.97
		(L)	4.31
	Явная холодопроизводительность [кВт]	(H)	4.48
		(S)	3.72
		(L)	3.22
	Теплопроизводительность [кВт]	(H)	14.31
		(S)	11.87
		(L)	10.3
	Расход воды [л/ч]		1028
	Падение давления воды [кПа]		8
	Электрический нагреватель [кВт]		2
Уровень звукового давления	Высокая скорость, [дБ (А)]	(H)	45
	Средняя скорость, [дБ (А)]	(S)	42
	Низкая скорость, [дБ (А)]	(L)	39
Электродвигатель	Электропитание		1ф ~ 220 В — 50 Гц
	Потребляемая мощность [Вт]		96
Присоединительные размеры	Охлаждение		вн. резьба 3/4''
	Нвгрев		вн. резьба 3/4''
Наружные размеры	Высота, [мм]		532
	Ширина, [мм]		218
	Длинна, [мм]		1755
Вес	[кг]		46
Рабочий вес	[кг]		50

Указанные параметры определены при следующих технических условиях:

Холодопроизводительность: температура воздуха в помещении 27 °С (по сухому термометру) / 19,5 °С (по мокрому термометру); Температура воды 7 °С / 12 °С (вход/выход).

Теплопроизводительность: температура воздуха в помещении 21 °С; температура воды 60 °С / 50 °С (вход/выход). Параметры тепло/холодопроизводительности определены при равных значениях расхода воды. Звуковая мощность определена испытаниями в шумовой лаборатории при фоновом уровне шума 17 дБ(А).

Рабочие характеристики

Охлаждение

Модель	Twir°C1	Tai DB28°C WB20°C / dtw [°C]
		4						5
		Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]	Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]
6	5	4.205	6.563	12	11.1	1.408	14	3.989	6.037	12.6	11.7	1036	8
	6	3.955	5.981	12.7	11.7	1.281	11	3.775	5.509	13.2	12.3	946	7
	7	3.775	5.509	13.2	12.3	1.183	10	3.497	4.851	14	13.1	830	5
	8	3.564	4.969	13.8	12.9	1.068	8	3.32	4.385	14.5	13.5	750	4
	9	3.35	4.418	14.4	13.5	950	7	3.119	3.875	15.1	14	667	3

Модель	Twi[°C]	Tai DB26°C WB18°C / dtw [°C]
		4						5
		Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]	Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]
6	5	4.952	6.828	11.8	10.7	1465	15	4.712	6.285	12.5	11.4	1077	8
	6	4.738	6.316	12.4	11.3	1355	13	4.533	5.84	13	11.8	1003	7
	7	4.524	5.799	13	11.9	1245	11	4.319	5.331	13.6	12.4	916	6
	8	4.29	5.243	13.7	12.5	1124	9	4.098	4.816	14.3	13	828	5
	9	4.097	4.763	14.3	13.1	1024	8	3.836	4.25	15	13.7	728	4

Модель	Twi[°C]	Tai DB27°C WB19°C / dtw [°C]
		4						5
		Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]	Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]
6	5	5.099	7.509	12.3	11.2	1611	17	4.873	6.969	13	11.7	1194	10
	6	4.887	6.991	12.9	11.7	1500	15	4.692	6.505	13.5	12.3	1117	9
	7	4.626	6.373	13.7	12.4	1366	13	4.482	5.985	14.1	12.9	1028	8
	8	4.451	5.901	14.2	13	1265	11	4.273	5.46	14.7	13.5	939	6
	9	4.263	5.402	14.7	13.5	1161	9	4.001	4.827	15.5	14.2	827	5

Модель	Twi[°C]	Tai DB28°C WB20°C / dtw [°C]
		4						5
		Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]	Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]
6	5	5.239	8.196	12.8	11.7	1758	20	5.033	7.694	13.4	12.2	1319	12
	6	5.027	7.685	13.5	12.2	1649	18	4.838	7.196	14	12.8	1236	11
	7	4.785	7.095	14.2	12.9	1521	16	4.63	6.662	14.6	13.4	1145	9
	8	4.611	6.612	14.7	13.5	1418	14	4.429	6.132	15.2	14	1054	8
	9	4.413	6.077	15.2	14	1306	12	4.165	5.481	15.9	14.7	940	6

Нагрев

Модель	Twi[°C]	Tai DB18°C / dtw [°C]
		5				10				15
		Pf [кВт]	Tad [°C]	Qw^/ч]	dpw [кПа]	Pf [кВт]	Tad [°C]	Qw^/ч]	dpw [кПа]	Pf [кВт]	Tad [°C]	Qw^/ч]	dpw [кПа]
6	45	7.675	39.3	1.335	10.7	6.626	36	576	2.3	4.992	31.9	289	0.7
	50	9.287	43.8	1.618	15	8.342	41	726	3.5	7.088	37.7	411	1.3
	60	12.5	52.7	2.186	25.4	11.667	50	1019	6.2	10.68	47.6	621	2.5
	70	15.702	61.6	2.757	38.3	14.938	59	1310	9.6	14.07	57	822	4.1
	80	18.911	70.5	3.335	53.6	18.184	68	1602	13.6	17.37	66.2	1.019	5.9

Модель	Twi[°C]	Tai DB20°C / dtw [°C]
		5				10				15
		Pf [кВт]	Tad [°C]	QwГл/ч1	dpw [кПа]	Pf [кВт]	Tad [°C]	Qw^/ч]	dpw [кПа]	Pf [кВт]	Tad [°C]	Qw^/ч]	dpw [кПа]
6	45	7.045	39.5	1225	9.1	5.956	37	518	1.9	4.016	31.1	233	0.5
	50	8.66	44	1509	13.1	7.694	41	670	3	6.255	37.4	363	1
	60	11.873	52.9	2077	23.1	11.033	51	964	56	10.024	47.8	583	2.3
	70	15.079	61.8	2648	35.5	14.308	60	1255	8.9	13.425	57.2	784	3.8
	80	18.281	70.7	3224	50.3	17.557	69	1547	12.8	16.757	66.5	983	5.6

Обозначения:

Twi — температура воды на входе [°C];

Qw — расход воды [л/мин];

dpw — падение давления [кПа];

Tai — температура воздуха на входе [°C];

Pf — полная холодопроизводительность [кВт];

Pfs — явная холодопроизводительность [кВт];

DB — температура по сухому термометру [°C];

WB — температура по влажному термометру [°С].
