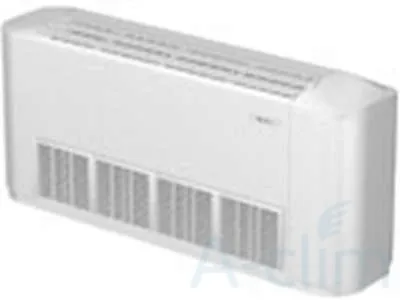

Фанкойл GENERAL CLIMATE универсальный с 2-х трубным теплообменником GCOX-V-10

Артикул: 954

Производитель:: General Climate: кондиционеры и комплектующие
Охлаждение (кВт):: 9.38
Обогрев (кВт):: 21.72

65 022 руб.

Описание

Универсальный фанкойл GENERAL CLIMATE напольно-потолочного типа в декоративном корпусе легко впишется в интерьер любого помещения.

Данная модель обладает функцией самодиагностики, что максимально упрощает процесс эксплуатации.

По краям корпуса расположены жалюзи, обеспечивающие наиболее равномерное распределение воздушного потока.

За счет электронагревателя, входящему в состав фанкойла, значительно увеличивается эффективность работы в режиме обогрева.

Благодаря режиму осушения, данный тип фанкойлов идеально подойдет для помещений с повышенным уровнем влажности.

Управление может осуществлять как с помощью настенного пульта, так и с помощью дистанционного.

Описание

GCOX-V-10 - Универсальный фанкойл напольно-потолочного типа в декоративном корпусе с 2-х трубным теплообменником, регулируемыми жалюзи и фильтром EU-2. Комбинированный металлопластиковый корпус фанкойла современного дизайна органично впишется в любой интерьер (стандартный цвет - белый).

Технические характеристики

GCOX-V-IO
Расход воздуха	Высокая скорость, [м³/ч]	(H)	1650
	Средняя скорость, [мз/ч]	(S)	1330
	Низкая скорость, [м3/ч]	(L)	1080
Мощность	Полная холодопроизводительность, [кВт]	(H)	9.38
		(S)	7.79
		(L)	6.76
	Явная холодопроизводительность [кВт]	(H)	6.9
		(S)	5.72
		(L)	4.96
	Теплопроизводительность [кВт]	(H)	21.72
		(S)	18.02
		(L)	15.63
	Расход воды [л/ч]		1610
	Падение давления воды [кПа]		21
	Электрический нагреватель [кВт]		3
Уровень звукового давления	Высокая скорость, [дБ (А)]	(H)	48
	Средняя скорость, [дБ (А)]	(S)	44
	Низкая скорость, [дБ (А)]	(L)	41
Электродвигатель	Электропитание		1ф ~ 220 В — 50 Гц
	Потребляемая мощность [Вт]		152
Присоединительные размеры	Охлаждение		вн. резьба 3/4''
	Нвгрев		вн. резьба 3/4''
Наружные размеры	Высота, [мм]		532
	Ширина, [мм]		218
	Длинна, [мм]		2215
Вес	[кг]		54
Рабочий вес	[кг]		59

Указанные параметры определены при следующих технических условиях:

Холодопроизводительность: температура воздуха в помещении 27 °С (по сухому термометру) / 19,5 °С (по мокрому термометру); Температура воды 7 °С / 12 °С (вход/выход).

Теплопроизводительность: температура воздуха в помещении 21 °С; температура воды 60 °С / 50 °С (вход/выход). Параметры тепло/холодопроизводительности определены при равных значениях расхода воды. Звуковая мощность определена испытаниями в шумовой лаборатории при фоновом уровне шума 17 дБ(А).

Рабочие характеристики

Охлаждение

Модель	Twir°C1	Tai DB28°C WB20°C / dtw [°C]
		4						5
		Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]	Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]
10	5	6.448	10.174	12	11	2.182	37	6.135	9.453	12.6	11.6	1621	22
	6	6.124	9.407	12.6	11.6	2.019	32	5.864	8.758	13.1	12	1502	19
	7	5.805	8.617	13.2	12.1	1.85	27	5.562	7.989	13.7	12.6	1373	16
	8	5.444	7.721	13.9	12.8	1.656	22	5.248	7.192	14.3	13.2	1237	13
	9	5.173	6.982	14.4	13.4	1.498	18	4.935	6.395	14.8	13.8	1100	11

Модель	Twi[°C]	Tai DB26°C WB18°C / dtw [°C]
		4						5
		Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]	Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]
10	5	7.569	10.565	11.9	10.7	2264	40	7.335	9.993	12.3	11	1715	24
	6	7.258	9.807	12.5	11.2	2105	35	7.018	9.233	12.9	11.6	1586	21
	7	6.946	9.038	13	11.8	1941	30	6.647	8.38	13.6	12.3	1437	17
	8	6.629	8.255	13.6	12.4	1773	25	6.378	7.698	14.1	12.8	1321	15
	9	6.318	7.484	14.2	12.9	1609	21	6.066	6.958	14.7	13.3	1197	12

Модель	Twi[°C]	Tai DB27°C WB19°C / dtw [°C]
		4						5
		Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]	Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]
10	5	7.782	11.572	12.4	11.1	2482	47	7.545	10.988	12.9	11.5	1886	28
	6	7.466	10.811	13	11.7	2320	41	7.16	10.088	13.6	12.2	1730	24
	7	7.156	10.026	13.6	12.3	2153	36	6.892	9.382	14.1	12.8	1610	21
	8	6.846	9.227	14.2	12.9	1982	31	6.614	8.65	14.6	13.3	1487	18
	9	6.541	8.428	14.7	13.4	1811	26	6.309	7.87	15.2	13.8	1354	15

Модель	Twi[°C]	Tai DB28°C WB20°C / dtw [°C]
		4						5
		Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]	Pfs [кВт]	Pf [кВт]	Tad [°C]	Taw [°C]	Qw^/ч]	dpw [кПа]
10	5	7.981	12.585	13	11.7	2699	55	7.742	12.001	13.4	12.1	2060	33
	6	7.662	11.823	13.6	12.2	2537	49	7.402	11.178	14.1	12.7	1917	29
	7	7.348	11.04	14.2	12.8	2370	43	7.125	10.439	14.6	13.3	1792	26
	8	6.981	10.128	14.9	13.5	2173	36	6.826	9.647	15.1	13.8	1658	22
	9	6.715	9.37	15.4	14	2011	31	6.528	8.845	15.7	14.4	1521	19

Нагрев

Модель	Twi[°C]	Tai DB18°C / dtw [°C]
		5				10				15
		Pf [кВт]	Tad [°C]	Qw^/ч]	dpw [кПа]	Pf [кВт]	Tad [°C]	Qw^/ч]	dpw [кПа]	Pf [кВт]	Tad [°C]	Qw^/ч]	dpw [кПа]
10	45	11.674	39.1	2.031	28	10.309	37	896	6.4	8.481	33.3	491	2.2
	50	14.086	43.4	2.454	39	12.827	41	1117	9.3	11.262	38.3	653	3.6
	60	18.908	52.1	3.307	66	17.771	50	1553	16.4	16.459	47.7	958	6.9
	70	-	-	-	-	22.659	59	1988	25.2	21.479	56.8	1255	10.9
	80	-	-	-	-	27.531	68	2425	35.5	26.527	65.7	1550	15.6

Модель	Twi[°C]	Tai DB20°C / dtw [°C]
		5				10				15
		Pf [кВт]	Tad [°C]	QwГл/ч1	dpw [кПа]	Pf [кВт]	Tad [°C]	Qw^/ч]	dpw [кПа]	Pf [кВт]	Tad [°C]	Qw^/ч]	dpw [кПа]
10	45	10.722	39.4	1865	23.9	9.323	37	810	5.3	7.357	33.3	426	1.7
	50	13.139	43.7	2290	34.3	11.864	41	1033	8.1	10.155	38.3	589	3
	60	17.962	52.4	3142	60	16.819	50	1469	14.8	15.485	48	901	6.1
	70	-	-	-	-	21.713	59	1905	23.2	20.521	57.1	1.199	10
	80	-	-	-	-	26.59	68	2342	33.3	25.48	66	1.495	14.6

Обозначения:

Twi — температура воды на входе [°C];

Qw — расход воды [л/мин];

dpw — падение давления [кПа];

Tai — температура воздуха на входе [°C];

Pf — полная холодопроизводительность [кВт];

Pfs — явная холодопроизводительность [кВт];

DB — температура по сухому термометру [°C];

WB — температура по влажному термометру [°С].
