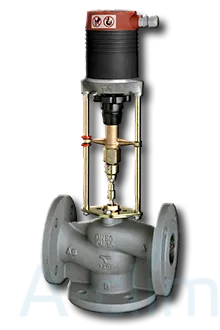

CV216 GG 16PN (60-235-180)

Производитель:: Tour & Andersson

85 742 руб.

Описание

Двух и трех ходовой клапан, DN 15-150 чугун, используется в системах отопления, водоснабжениях, вентиляции и кондиционирования. Двухходовой имеет 2 патрубка входной и выходной, трехходовой имеет 3 патрубка, принцип основан на смешении и разделении потоков. Доступны в исполнении с размерами до DN 150, номинальное давление PN 6 и PN 16, фланцевое присоединение. Особенности регулирующих клапанов: встроенный микропроцессор, многофункциональный и настраиваемый, прост в работе. Большой ассортимент приводов, с различным усилием и скоростью - легко взаимозаменяемые. Очень большой ассортимент приводов, герметично закрыт в каждом своем положении. Установка: механизм клапана может быть поврежден примесями, протекающие в трубопроводной сети. Настоятельно рекомендуем использовать фильтры и сепараторы в гидравлической системе.

Технические характеристики:

Область применения:	Системы тепло- и холодоснабжения
Функция:	CV206/216 GG: 2-ходовой регулирующий клапан CV306/316 GG: 3-ходовой смесительный регулирующий клапан
Характеристики:	CV206/216 GG: Равнопроцентная регулирующая характеристика. CV306/316 GG: A–AB Равнопроцентная регулирующая характеристика. B–AB Линейная характеристика.
Диапазон размеров:	CV206/306 GG: DN 15-100 CV216/316 GG: DN 15-150
Номинальное давление:	CV206/306 GG: PN 6 CV216/316 GG: PN 16
Температура:	Макс. рабочая температура: 150°C (При температурах выше 130°C клапаны должны быть установлены в горизонтальном положении) Мин. рабочая температура: 0°C (Пригодны для использования в воде с антифризом при температуре до -10°C) (По вопросам использования при более низких и высоких температурах (до 200°C) и номинальном давлении PN 25-40 обращайтесь в компанию "Pascal-Engineering".)
Приводы:	MC55, MC65, MC100, MC160, MC161, MC250, MC400, MC500, MC1000, MC100FSE или MC100FSR.
Материал:	Корпус: Чугун EN-JL1040 Плунжер: Латунь CW614N (DN 125-150 Хромоникелевая сталь) Шток: Хромомолибденовая сталь 1.4122 Уплотнение штока: прокладки из EPDM каучука
Маркировка:	PN, DN и указание направления потока. (в трехходовых клапанах маркируются также каналы - A, B, AB)
Тип соединения:	Фланцы в соответствии с требованиями EN 1092-2 тип 21.
Монтажный размер:	В соответствии с EN 558-1, основной ряд 1.
Класс герметичности:	EN 1349, протечка через седло клапана VI G 1 (герметичное уплотнение)
Макс. высота подъема штока:	DN 15-50: 14 мм DN 65: 20 мм DN 65-100: 30 мм DN 125-150: 50 мм
Минимальная регулировочная способность:	DN 15: 50:1 DN 20-150: 100:1

DN	D	D1	L	B	Кол-во болтов	Kvs	Kg	№ изделия
15	65	95	130	14	4 x Ø14	0,63	4,1	60-235-115
15	65	95	130	14	4 x Ø14	1,25	4,1	60-235-215
15	65	95	130	14	4 x Ø14	1,6	4,1	60-235-315
15	65	95	130	14	4 x Ø14	2,5	4,1	60-235-415
15	65	95	130	14	4 x Ø14	4	4,1	60-235-515
20	75	105	150	16	4 x Ø14	5	5,3	60-235-120
20	75	105	150	16	4 x Ø14	6,3	5,3	60-235-220
25	85	115	160	16	4 x Ø14	8	6,6	60-235-125
25	85	115	160	16	4 x Ø14	10	6,6	60-235-225
32	100	140	180	18	4 x Ø18	12,5	10,0	60-235-132
32	100	140	180	18	4 x Ø18	16	10,0	60-235-232
40	110	150	200	18	4 x Ø18	20	11,8	60-235-140
40	110	150	200	18	4 x Ø18	25	11,8	60-235-240
50	125	165	230	20	4 x Ø18	31,5	15,3	60-235-150
50	125	165	230	20	4 x Ø18	40	15,3	60-235-250
65 ¹	145	185	290	20	4 x Ø18	50	24,8	60-235-165
65 ¹	145	185	290	20	4 x Ø18	63	24,8	60-235-265
65 ²	145	185	290	20	4 x Ø18	50	24,8	60-235-365
65 ²	145	185	290	20	4 x Ø18	63	24,8	60-235-465
80	160	200	310	22	8 x Ø18	80	29,8	60-235-180
80	160	200	310	22	8 x Ø18	100	29,8	60-235-280
100	180	220	350	24	8 x Ø18	125	42,9	60-235-190
100	180	220	350	24	8 x Ø18	160	42,9	60-235-290
125	210	250	400	26	8 x Ø18	250	61,2	60-235-491
150	240	285	480	26	8 x Ø22	315	89,2	60-235-392
