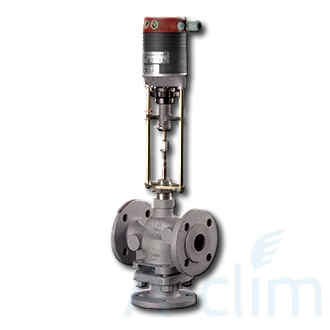

CV240E 40PN (60-259-315)

Производитель:
Tour & Andersson
215 389 руб.
Купить
CV240E 40PN (60-259-315)
Описание

Двух- и трехходовой клапан DN 15-150 (чугун) используется в отопительных системах, комплексах водоснабжения, вентиляции и кондиционирования. Двухходовой клапан имеет 2 отвода: на входе и выходе, трехходовой, в свою очередь, оснащен тремя присоединениями. Принцип работы двух- и трехходовых клапанов основан на смешении и разделении потоков жидкости. Клапаны доступны в исполнении с размерами до DN 150, номинальное давление PN 6 и PN 16, фланцевое присоединение.
Особенности регулирующих клапанов: встроенный микропроцессор, многофункциональный и настраиваемый, простой в эксплуатации. Большой ассортимент приводов с различным усилием и скоростью, которые легко взаимозаменяют друг друга. Приводные механизмы герметично закрыты в каждом из своих положений.
Установка: механизм клапана может быть поврежден примесями, протекающие в трубопроводной сети. Настоятельно рекомендуем использовать фильтры и сепараторы в гидравлической системе!

Технические характеристики:

Область применения:

Охлажденная и горячая вода с макс. 50% антифриза и антикоррозийного состава: гликоль, гликоль этилового спирта, моноэтиловый спирт, этил, метанол, глицерин, антифриз "Antifrogen® N+L", среда на основе минерального масла, пара, нефтепродуктов, кислот и щелочи.

Функция:

CV216/225/240S/240E: 2-ходовой регулирующий клапан
CV316/325/340S/340E: 3-ходовой смесительный или разделительный клапан

Характеристики:

CV 216/225/240S/240E:
DN 15-50: равнопроцентная пропускная характеристика (выборочно: линейная характеристика).
DN 65-300: равнопроцентная пропускная характеристика (выборочно: линейная характеристика)
Перфорированный плунжер: равнопроцентная пропускная характеристика (выборочно: линейная характеристика).
CV 316/325/340S/340E:
DN 15-40: А-АВ равнопроцентная пропускная характеристика (выборочно: линейная характеристика), В-АВ линейная характеристика.
DN 50-300: А-АВ равнопроцентная пропускная характеристика (выборочно: линейная характеристика), В-АВ линейная характеристика.

Диапазон размеров:

CV216: DN 125-300
CV316: DN 15-300
CV225/325: DN 15-200
CV240/340S, CV240/340E: DN 15-300

Номинальное давление:

CV216/316: PN 16
CV225/325: PN 16/25/40
CV225/325 (DN 150): PN 16/25
CV225/325 (DN 200): PN 16
CV240S/340S: PN 16/25/40
CV240E/340E: PN 16/25/40

Температура:

Макс. рабочая температура: 180°C
Мин. рабочая температура: 0°C
По вопросам более низких и высоких температурах (-30°C – 350°C) обращайтесь в компанию "Pascal-Engineering".

Приводы:

MC103, MC163, MC253, MC403, MC503, MC1003 или MC1503.

1) В связи с заменой материала мы оставляем за собой право поставлять клапаны, изготовленные с большим включением сфероидального графита EN-JS1024.
2) Только при условии применения дополнительного сальника или уплотнением штока с сильфоном из нержавеющей стали.

Материал:

Корпус:
CV216/3161): Чугун EN-JL1040
CV225/325: Ковкий чугуе EN-JS1024
CV240S/340S: Сталь 1.0619+N
CV240E/340E: Нержавеющая сталь 1.4408
Плунжер: Хромоникелевая сталь 1.4057. CV240E/340E: Хромоникелевая сталь 1.4571.
Шток: Хромомолибденовая сталь 1.4122. CV240E/340E: Хромоникелевая сталь 1.4571.
Уплотнение штока:
Уплотнительные кольца из EPDM: 0 - 180°C (Охлажденная и горячая: вода с макс. 50% антифриза и антикоррозийного
состава: гликоль, гликоль этилового спирта, моноэтиловый спирт, этил, метанол, глицерин, антифриз "Antifrogen® N+L).
Уплотнительные кольца из фторкаучука: 0 - 200°C (среда на основе минерального масла).
Уплотнительные кольца из фторполимера "Fluoraz®": 0 - 200°C (горячая вода, пар, нефтепродукты, кислоты, щелочь).
Графитная набивка 2): 0 - 350°C (горячая вода, пар, нефтепродукты, кислоты, щелочь).

Маркировка:

TA, PN, DN и указатель направления потока.
(в случае 3-ходовых клапанов маркируются также каналы - A, B, AB)

Тип соединения:

CV216/225/316/325: Фланцы согласно EN 1092-2, тип 21.
CV240S/240E/340S/340E: Фланцы согласно EN 1092-1, тип 21.
Монтажный размер: В соответствии с EN 558-1, основной ряд 1.
Класс герметичности: EN 1349 - протечка через седло клапана IV L1 (≤ 0.01% от значения Kvs).

Макс. высота подъема штока:

DN 15-40: 20 мм
DN 50-65: 30 мм
DN 80-100: 50 мм
DN 125-200: 60 мм
DN 250-300: 80 мм

Минимальная регулировочная способность:

≥50:1

PN40

DN
D
D1
Кол-во болтов
L
B
Kvs
Kg
№ изделия
15
65
95
4 x Ø14
130
16
0,16
7
60-259-115
15
65
95
4 x Ø14
130
16
0,25
7
60-259-215
15
65
95
4 x Ø14
130
16
0,4
7
60-259-315
15
65
95
4 x Ø14
130
16
0,63
7
60-259-415
15
65
95
4 x Ø14
130
16
1
7
60-259-515
15
65
95
4 x Ø14
130
16
1,25
7
60-259-615
15
65
95
4 x Ø14
130
16
1,6
7
60-259-715
15
65
95
4 x Ø14
130
16
2,5
7
60-259-815
15
65
95
4 x Ø14
130
16
4
7
60-259-915
20
75
105
4 x Ø14
150
18
2,5
8
60-259-120
20
75
105
4 x Ø14
150
18
4
8
60-259-220
20
75
105
4 x Ø14
150
18
5
8
60-259-320
20
75
105
4 x Ø14
150
18
6,3
8
60-259-420
25
85
115
4 x Ø14
160
18
5
10
60-259-125
25
85
115
4 x Ø14
160
18
6,3
10
60-259-225
25
85
115
4 x Ø14
160
18
8
10
60-259-325
25
85
115
4 x Ø14
160
18
10
10
60-259-425
32
100
140
4 x Ø18
180
18
8
13
60-259-132
32
100
140
4 x Ø18
180
18
10
13
60-259-232
32
100
140
4 x Ø18
180
18
12,5
13
60-259-332
32
100
140
4 x Ø18
180
18
16
13
60-259-432
40
110
150
4 x Ø18
200
18
12,5
14
60-259-140
40
110
150
4 x Ø18
200
18
16
14
60-259-240
40
110
150
4 x Ø18
200
18
20
14
60-259-340
40
110
150
4 x Ø18
200
18
25
14
60-259-440
50
125
165
4 x Ø18
230
20
20
19
60-259-150
50
125
165
4 x Ø18
230
20
25
19
60-259-250
50
125
165
4 x Ø18
230
20
31,5
19
60-259-350
50
125
165
4 x Ø18
230
20
40
19
60-259-450
65
145
185
8 x Ø18
290
22
31,5
27
60-259-165
65
145
185
8 x Ø18
290
22
40
27
60-259-265
65
145
185
8 x Ø18
290
22
50
27
60-259-365
65
145
185
8 x Ø18
290
22
63
27
60-259-465
80
160
200
8 x Ø18
310
24
50
38
60-259-180
80
160
200
8 x Ø18
310
24
63
38
60-259-280
80
160
200
8 x Ø18
310
24
80
38
60-259-380
80
160
200
8 x Ø18
310
24
100
38
60-259-480
100
190
235
8 x Ø22
350
24
80
53
60-259-190
100
190
235
8 x Ø22
350
24
100
53
60-259-290
100
190
235
8 x Ø22
350
24
125
53
60-259-390
100
190
235
8 x Ø22
350
24
160
53
60-259-490
125
220
270
8 x Ø26
400
26
125
67
60-259-191
125
220
270
8 x Ø26
400
26
160
67
60-259-291
125
220
270
8 x Ø26
400
26
200
67
60-259-391
125
220
270
8 x Ø26
400
26
250
67
60-259-491
150
250
300
8 x Ø26
480
28
200
102
60-259-192
150
250
300
8 x Ø26
480
28
250
102
60-259-292
150
250
300
8 x Ø26
480
28
315
102
60-259-392
150
250
300
8 x Ø26
480
28
400
102
60-259-492
200
320
375
12 x Ø30
600
34
315
260
60-259-193
200
320
375
12 x Ø30
600
34
400
260
60-259-293
200
320
375
12 x Ø30
600
34
500
260
60-259-393
200
320
375
12 x Ø30
600
34
630
260
60-259-493
250
385
450
12 x Ø33
730
38
400
355
60-259-194
250
385
450
12 x Ø33
730
38
500
355
60-259-294
250
385
450
12 x Ø33
730
38
630
355
60-259-394
250
385
450
12 x Ø33
730
38
800
355
60-259-494
250
385
450
12 x Ø33
730
38
1000
355
60-259-994
300
450
515
16 x Ø33
850
42
630
460
60-259-195
300
450
515
16 x Ø33
850
42
800
460
60-259-295
300
450
515
16 x Ø33
850
42
1000
460
60-259-395
300
450
515
16 x Ø33
850
42
1250
460
60-259-495
