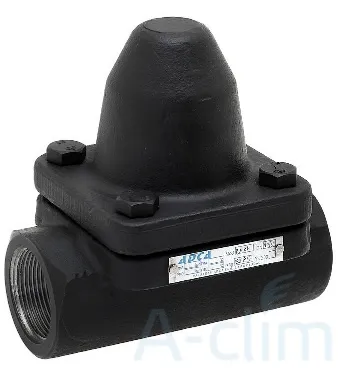

BM24 DN40
Конденсатоотводчик биметаллический отличное решение температур из паровых систем. Применяется в системах переохлаждение отводимого конденсата, спутниковых трубопроводах, паровых рубашках. Присоединение резьбовое, фланцевое. Стабильный отвод конденсата. Конденсат в паровых системах отводится переохлажденным. Не подвержен влиянию гидроударов и вибраций. Встроенный фильтр для очистки загрязненностей.
Спецификация материалов
| № п/п | Наименование | Материал |
| 1 | корпус | ASTM A105 / 1.0432 (P250GH) |
| 2 | крышка | ASTM A105 / 1.0432 (P250GH) |
| 3 | уплотнение | металлизированный графит |
| 4 | пластины | биметалл |
| 5 | фильтр | AISI304 / 1.4301 |
| 6 | уплотнение | медь |
| 7 | шпилька | ASTM A193 Gr.B7 |
| 7А | гайка | ASTM A194 Gr.2H |
Габаритные размеры, мм
|
резьбовой BSP/NPT,
под приварку SW/BW
|
ФЛАНЦЕВЫЙ
EN 1092–1 PN40
|
ФЛАНЦЕВЫЙ
ANSI 150
|
ФЛАНЦЕВЫЙ
ANSI 300
|
||||||||||
| DN | A | C | D | Масса, кг | B | F | Масса, кг | B | F | Масса, кг | B | F | Масса, кг |
|
1 1/2 - 40
|
160 | 132 | 115 | 7,2 | 75 | 230 | 11,9 | 64 | 230 | 3,2 | 78 | 230 | 12,9 |
| 2 - 50 | 230 | 132 | 115 | 9,3 | 83 | 230 | 14,9 | 76 | 230 | 3,7 | 83 | 230 | 16,1 |
