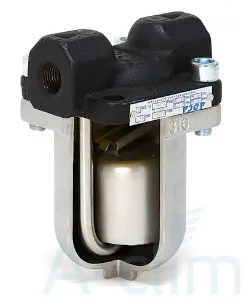

IB30S 08 DN15
IB30S конденсатоотводчик с перевернутым стаканом типоразмера 1/2, с минимальным рабочим давлением 4 бар, используется, в основном, где давление превышает средний уровень или равно ему. IB30S работает циклически.
Спецификация материалов
| № п/п | Наименование | Материал |
| 1 | корпус | Сталь C 22.8 |
| 2 | крышка | Нерж. сталь CF8M |
| 3 | уплотнение | Безасбестовое |
| 4 | седло корпуса | Нерж. сталь AISI 410 |
| 5 | клапан | Нерж. сталь AISI 410 |
| 6 | рычаг | Нерж. сталь AISI 304 |
| 7 | Стакан | Нерж. сталь AISI 304 |
| 8 | Внутренняя трубка | Нерж. сталь AISI 304 |
| 9 | болт |
Нерж. сталь |
| 10 | дренаж | Нерж. сталь AISI 304 |
Габаритные размеры, мм
| Резьбовой/SW |
ФЛАНЦЕВЫЙ
EN PN16/40
|
ФЛАНЦЕВЫЙ
ANSI 150
|
ФЛАНЦЕВЫЙ
ANSI 300
|
|||||||
| DN | A | B | C | Масса, кг | E | Масса, кг | E | Масса, кг | E | Масса, кг |
| 15-1/2" | 110 | 125 | 92 | 2,3 | 170 | 3,8 | 170 | 3,3 | 170 | 4,1 |
| 20-3/4" | 110 | 125 | 92 | 2,3 | 170 | 4,3 | 170 | 3,7 | 170 | 5,3 |
| 25-1" | 110 | 125 | 92 | 2,3 | 180 | 4,9 | 180 | 4,5 | 180 | 6,1 |
