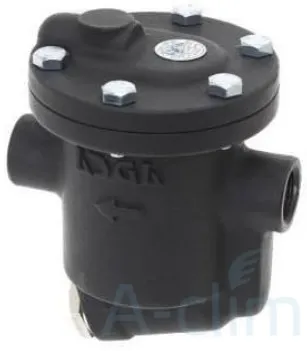

IBB12 08 DN25
IBB12 конденсатоотводчик с перевернутым стаканом типоразмера 1, с максимальным рабочим давлением 14 бар, используется, в основном, где давление превышает средний уровень или равно ему. IBB12 работает циклически.
Спецификация материалов
| № п/п | Наименование | Материал |
| 1 | корпус | GJS-400–15 / 0.7040 |
| 2 | крышка | GJS-400–15 / 0.7040 |
| 3 | уплотнение | Металлизированный графит |
| 4 | седло | AISI 410 / 1.4006 |
| 5 | клапан | AISI 410 / 1.4006 |
| 6 | рычаг | AISI 304 / 1.4301 |
| 7 | поплавок | AISI 304 / 1.4301 |
| 8 | фильтр | AISI 304 / 1.4301 |
| 9 | уплотнение | Металлизированный графит |
| 10 | пробка | A105 / 1.0432 |
| 11 | болт | сталь 8.8 |
Габаритные размеры, мм
| Габаритные размеры (мм) |
|||||
| DN | A | B | C | D | Масса, кг |
|
3/4"
|
175 | 150 | 127 | 219 | 7 |
|
1"
|
175 | 150 | 127 | 219 | 6,9 |
