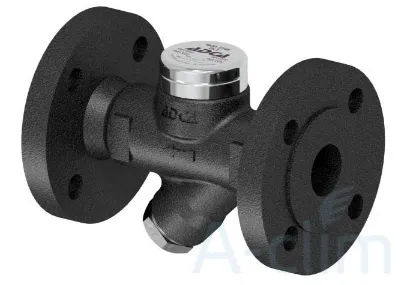

DT46 DN20
Термодинамический конденсатоотводчик DT46 с максимальный рабочим давлением 46 бар используется, в основном, в системах, где давление превышает средний уровень или равно ему. Диск в отводчике DT46 - подвижная часть. Основным преимуществом модели DT является изолированность от вибрации и гидроповреждений, обслуживание без демонтажа самого устройства.
Спецификация материалов
| № п/п | Наименование | Материал |
| 1 | корпус | P250GH / 1.0460 |
| 2 | крышка | AISI 304 / 1.4301 |
| 3 | уплотнение | Нерж.сталь/Графит |
| 4 | седло | Нержавеющая сталь |
| 5 | диск клапана | Нержавеющая сталь |
| 6 | биммет.кольцо | Бимметалическая |
| 7 | шайба | AISI 304 / 1.4301 |
| 8 | пробка | AISI 304 / 1.4301 |
| 9 | сетка фильтра | AISI 304 / 1.4301 |
| 10 | уплотнение | Нерж.сталь/Графит |
| 11 | пробка | A105 / 1.0432 |
| 12 | Теплоизолирующая крышка | AISI 304 / 1.4301 |
Габаритные размеры, мм
| Резьба и сварка (SW) | EN PN16/PN40 | EN PN63 | ANSI 150 |
ANSI 300
|
|||||||||
| DN | A | B | C | D | Масса, кг | E | Масса, кг | E | Масса, кг | E | Масса, кг | E | Масса, кг |
|
15 – 1/2
|
95 | 60 | 50 | 109 | 1,3 | 150 | 2,8 | 150 | 3,7 | 150 | 3,9 | 150 | 4,9 |
| 20 – 3/4 | 95 | 60 | 50 | 109 | 1,2 | 150 | 3,3 | 150 | 5,2 | 150 | 4,8 | 150 | 7 |
| 25 – 1 | 95 | 66 | 50 | 115 | 1,5 | 160 | 4,1 | 160 | 6,7 | 160 | 6,5 | 160 | 8,5 |
