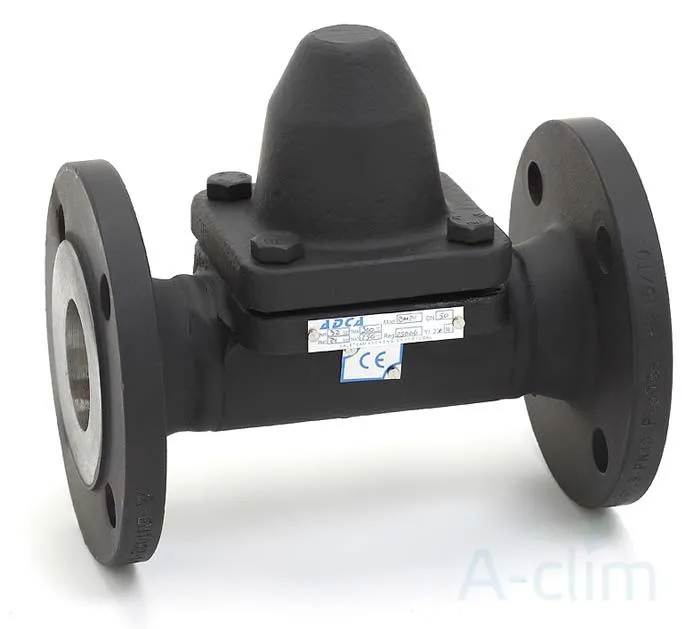

TH36/6 DN40
Конденсатоотводчик термостатический модели TH36/6, типоразмера, 1-1/2, 2" и максимальным рабочим давлением 22 бар, с функцией удаления воздуха из систем снабжения паром. Отводчик серии TH36/6 спроектирован для использования в котельных системах, комплексах стерилизации и др. Благодаря компактным габаритным размерам устройство используется, в основном, в пароконденсатных системах.
Спецификация материалов
| № п/п | Наименование | Материал |
| 1 | корпус | ASTM A105 / 1.0432 (Equiv.P250GH) |
| 2 | крышка | ASTM A105 / 1.0432 (Equiv.P250GH) |
| 3 | прокладка | Металлизированный графит |
| 4 | седло клапана | AISI304 / 1.4301 |
| 5 | термостат | Нерж. сталь |
| 7 | прокладка | Медь |
| 8 | болт | Сталь 8.8 |
Габаритные размеры, мм
| BSP – NPT – SW – BW | EN 1092–1 PN40 |
ФЛАНЦЕВЫЙ
ANSI 150
|
ФЛАНЦЕВЫЙ
ANSI 300
|
||||||||||
| DN | A | B | C | Масса, кг | B | F | Масса, кг | B | F | Масса, кг | B | F | Масса, кг |
|
1 1/2"-40
|
160 | 132 | 115 | 4,6 | 75 | 230 | 9,3 | 64 | 230 | 8,2 | 78 | 230 | 11,2 |
| 2-50 | 230 | 132 | 115 | 5,8 | 83 | 230 | 10,2 | 76 | 230 | 10 | 83 | 230 | 11,6 |
