2002 06 DN025
Описание
1.Монокорпусный шаровой кран
2.Внутренняя резьба:
2002 — ANSI B 2.1 NPT
2004 — DIN 2999 Std
3.Редуцированный проход
4.Выполнен из нерж.стали AISI 316 (CF8M)
5.Макс.рабочее давление 63 Kg/cm2
6.Рабочая температура –25 ºC + 180 ºC
|
1. Корпус Нержавеющая сталь AISI 316 |
Основные параметры
| Модель | Размер | PN | P |
A | L | M | Вес (кг) |
|---|---|---|---|---|---|---|---|
| 2002 02/2004 02 2002 03/2004 03 2002 04/2004 04 2002 05/2004 05 2002 06/2004 06 2002 07 2002 08 2002 09 |
1/4» 3/8» 1/2» 3/4» 1» 1 1/4» 1 1/2» 2» |
63 63 63 63 63 63 63 63 |
4.6 6.8 9.2 12.5 15 20 25 32 |
32 36 42 45 50 54 70 78 |
39 44 56 59 69 77 81 97 |
60 80 87 87 105 105 125 140 |
65 102 165 262 415 750 820 1308 |

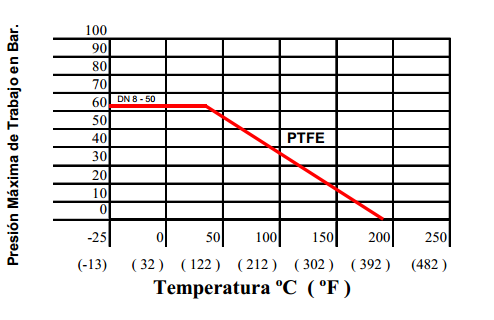

График зависимости рабочего давления и температуры
