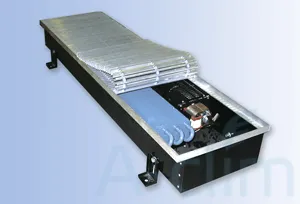

Конвектор КВП 800х300х110
Встраиваемый конвектор КВП 800х300х110 подходит для использования в качестве вспомогательного или основного отопительного прибора. Производится заводом Арктос.
Конвекторы рекомендуется устанавливать в системах отопления с принудительной циркуляцией теплоносителя.
Особенности конструкции
- Корпус выполнен из стали и имеет полимерное покрытие. На нем размещены регулировочные и установочные элементы.
- В конструкцию конвектора КВЕ входит двухрядный шеститрубный теплообменник, выполненный из медных труб с алюминиевыми ребрами. Наружный диаметр труб теплообменника равен 12мм, а внутренний 11 мм.
- Водяные конвекторы КВП изготавливаются 12 типоразмеров – длиной от 800 мм до 2000 мм, шириной 300 мм и 400 мм, высотой 110 мм.
- Изделия длиной 800 мм и 1100 мм имеют один тангенциальный вентилятор, длиной 1300 ÷ 1700 мм – два вентилятора, а КВП длиной 2000 мм имеют три вентилятора.
- Декоративная решетка закрывает доступ к нагревателю. Она может быть двух типов: блочного или рулонного. Производятся решетки разного цвета и покрытия (анодирование, полимерное, текстурирование), что позволяет вписать конвектор в любой интерьер.
- Нагревательные элементы снабжены воздуховыпускными клапанами.
- Водяные конвекторы КВЕ поставляются упакованными в сборе (с решеткой) в коробке из гофрокартона.
- Конвекторы могут работать в режимах принудительной и свободной конвекции (при выключенных вентиляторах).
- Производятся устройства с правой (стандартное исполнение) и левой стороной подводки трубопроводов.
|
Напольный конвектор, ДхШхВ |
Тепловой поток, Вт, при различных режимах работы вентилятора |
Вес, кг |
Площадь поверхности нагрева, Fм2 |
Объём воды в конвекторе, л |
|||||
|
0 (своб. конв.) |
1 (80 В) |
2 (110 В) |
3 (140 В) |
4 (170 В) |
5 (230 В) |
||||
|
КВП-800х300х110 |
235 |
440 |
731 |
1042 |
1225 |
1828 |
19,5 |
1,18 |
0,34 |
|
КВП-1100х300х110 |
375 |
731 |
1219 |
1737 |
2048 |
3047 |
25,4 |
1,96 |
0,53 |
|
КВП-1300х300х110 |
469 |
926 |
1544 |
2200 |
2605 |
3860 |
31,9 |
2,48 |
0,65 |
|
КВП-1500х300х110 |
533 |
1122 |
1869 |
2663 |
3153 |
4673 |
36,5 |
3,01 |
0,78 |
|
КВП-1700х300х110 |
625 |
1316 |
2194 |
3126 |
3708 |
5485 |
40,8 |
3,53 |
0,90 |
|
КВП-2000х300х110 |
763 |
1609 |
2682 |
3821 |
4525 |
6704 |
48,9 |
4,31 |
1,09 |
|
КВП-800х400х110 |
254 |
440 |
731 |
1042 |
1225 |
1828 |
22,6 |
1,18 |
0,34 |
|
КВП-1100х400х110 |
405 |
731 |
1219 |
1737 |
2048 |
3047 |
29,6 |
1,96 |
0,53 |
|
КВП-1300х400х110 |
507 |
926 |
1544 |
2200 |
2605 |
3860 |
36,8 |
2,48 |
0,65 |
|
КВП-1500х400х110 |
576 |
1122 |
1869 |
2663 |
3153 |
4673 |
42,2 |
3,01 |
0,78 |
|
КВП-1700х400х110 |
675 |
1316 |
2194 |
3126 |
3708 |
5485 |
47,4 |
3,53 |
0,90 |
|
КВП-2000х400х110 |
824 |
1609 |
2682 |
3821 |
4525 |
6704 |
56,6 |
4,31 |
1,09 |
1 - корпус конвектора
2 – теплообменник
3 - рамка под решётку
4 - воздуховыпускной клапан
5 - вентиляторный блок
6 - винт регулировочный
7 - кронштейн крепёжный
8 - декоративная решётка
9 - отверстия для подвода трубопроводов
10 - отверстие для подвода электропроводов
Система обозначений при заказе конвекторов КВП
Пример заказа конвектора встраиваемого в конструкцию пола с естественной конвекцией, с решёткой рулонной, профиль двутавровый с шагом 12,5 мм, длиной корпуса 1500 мм, шириной 250 мм, высотой 90 мм, покрытие решётки – бесцветное анодирование:
КВП – 1500 × 250 × 90
Пример заказа конвектора встраиваемого в конструкцию пола с принудительной конвекцией, с решёткой блочной, профиль угловой с шагом 16,9 мм, с длиной корпуса 1300 мм, шириной 400 мм, высотой 110 мм, покрытие решётки – текстурирование под мрамор:
КВП – Б4 1300 × 400 × 110 Т12
