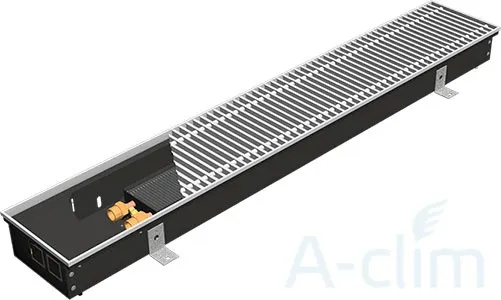

SPL Instyle NC 20-9-70
Внутрипольные конвекторы SPL Instyle NC — инновационное решение современных построек с панорамным остеклением, витражами, помещений со стеклянными дверьми, встроенными балконами и лоджиями. Они предназначены для обогрева помещений, в которых используется отопительные приборы, перекрывающих остекление. Конвекторы SPL Instyle NC идеально подходят и совместимы с системами теплого пола, вентиляции и радиаторного отопления в качестве основных или вспомогательных отопительных приборов.
Для создания тепловой завесы перед поверхностью окна. Применение внутрипольных конвекторов позволяет увеличить пространство помещения и задумать самые крутые дизайнерские решения.
Схема подключения внутрипольного конвектора h = 7 — 10 [см], b = 20 [см]
| № | Наименование |
| 1 | Электротермический сервопривод |
| 2 | Термостатический вентиль осевой G1/2» НР, G1/2» ВР |
| 3 | Удлинитель Valtec VTr.197 1/2»x30 HB |
| 4 | Запорный вентиль угловой G1/2» |
| 5 | Универсальная труба 16х2.2 |
| 6 | Термостатический вентиль прямой G1/2» НР, G1/2» ВР |
| 7 | Запорный вентиль прямой G1/2» |
Тепловая мощность Q [ВТ]:
| 20 °С | Ширина 20 [см] | ||||||
| Глубина H [см] | |||||||
| Длина L [см] | t1/t2 [ °С ] | 7 | 9 | 10 | 11 | 13 | 15 |
| 70 | 95/85 | 114 | 144 | 158 | 178 | 210 | 233 |
| 75/65 | 71 | 90 | 99 | 109 | 129 | 143 | |
| 80 | 95/85 | 146 | 184 | 203 | 228 | 269 | 298 |
| 75/65 | 91 | 115 | 127 | 140 | 165 | 183 | |
| 90 | 95/85 | 176 | 221 | 244 | 274 | 324 | 359 |
| 75/65 | 110 | 138 | 152 | 168 | 199 | 221 | |
| 100 | 95/85 | 205 | 258 | 285 | 320 | 378 | 419 |
| 75/65 | 128 | 161 | 178 | 196 | 232 | 257 | |
| 110 | 95/85 | 235 | 295 | 326 | 366 | 432 | 480 |
| 75/65 | 147 | 184 | 204 | 225 | 265 | 295 | |
| 120 | 95/85 | 265 | 333 | 367 | 413 | 487 | 541 |
| 75/65 | 165 | 208 | 229 | 253 | 299 | 332 | |
| 130 | 95/85 | 294 | 370 | 409 | 459 | 542 | 601 |
| 75/65 | 184 | 231 | 255 | 282 | 333 | 369 | |
| 140 | 95/85 | 324 | 408 | 450 | 505 | 596 | 662 |
| 75/65 | 202 | 254 | 281 | 310 | 366 | 406 | |
| 150 | 95/85 | 354 | 445 | 491 | 552 | 651 | 723 |
| 75/65 | 221 | 278 | 307 | 339 | 400 | 444 | |
| 160 | 95/85 | 284 | 483 | 533 | 598 | 706 | 784 |
| 75/65 | 240 | 301 | 333 | 367 | 434 | 481 | |
| 170 | 95/85 | 413 | 520 | 574 | 644 | 760 | 844 |
| 75/65 | 258 | 324 | 358 | 396 | 467 | 518 | |
| 180 | 95/85 | 443 | 557 | 615 | 691 | 815 | 905 |
| 75/65 | 277 | 348 | 384 | 424 | 500 | 555 | |
| 190 | 95/85 | 473 | 595 | 656 | 737 | 870 | 965 |
| 75/65 | 295 | 371 | 410 | 452 | 534 | 593 | |
| 200 | 95/85 | 503 | 632 | 698 | 784 | 925 | 1026 |
| 75/65 | 314 | 395 | 436 | 481 | 568 | 630 | |
| 210 | 95/85 | 532 | 670 | 739 | 830 | 979 | 1087 |
| 75/65 | 332 | 418 | 461 | 510 | 601 | 667 | |
| 220 | 95/85 | 562 | 707 | 780 | 836 | 1034 | 1148 |
| 75/65 | 351 | 441 | 487 | 538 | 635 | 705 | |
| 230 | 95/85 | 592 | 744 | 821 | 922 | 1088 | 1208 |
| 75/65 | 369 | 465 | 513 | 566 | 688 | 742 | |
| 240 | 95/85 | 621 | 782 | 863 | 969 | 1143 | 1269 |
| 75/65 | 388 | 488 | 539 | 595 | 702 | 779 | |
| 250 | 95/85 | 651 | 819 | 904 | 1015 | 1198 | 1330 |
| 75/65 | 407 | 511 | 564 | 623 | 736 | 817 | |
| 260 | 95/85 | 1062 | 1253 | 1390 | |||
| 75/65 | 652 | 769 | 854 | ||||
| 270 | 95/85 | 1108 | 1308 | 1451 | |||
| 75/65 | 680 | 803 | 891 | ||||
| 280 | 95/85 | 1154 | 1362 | 1512 | |||
| 75/65 | 709 | 836 | 928 | ||||
| 290 | 95/85 | 1200 | 1417 | 1572 | |||
| 75/65 | 737 | 870 | 965 | ||||
| 300 | 95/85 | 1247 | 1471 | 1633 | |||
| 75/65 | 765 | 903 | 1002 | ||||
| 310 | 95/85 | 1292 | 1525 | 1693 | |||
| 75/65 | 793 | 936 | 1039 | ||||
| 320 | 95/85 | 1338 | 1578 | 1752 | |||
| 75/65 | 821 | 969 | 1076 | ||||
| 330 | 95/85 | 1382 | 1631 | 1810 | |||
| 75/65 | 848 | 1001 | 1111 | ||||
| 340 | 95/85 | 1426 | 1682 | 1867 | |||
| 75/65 | 875 | 1033 | 1146 | ||||
| 350 | 95/85 | 1468 | 1733 | 1923 | |||
| 75/65 | 901 | 1064 | 1181 | ||||
