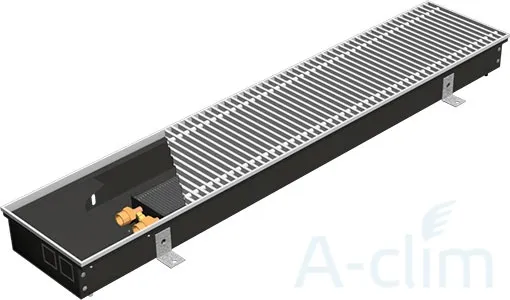

SPL Instyle NC 24-9-230
Внутрипольные конвекторы SPL Instyle NC — инновационное решение для современных интерьеров с панорамным остеклением, витражами, а также помещений со стеклянными дверьми, встроенными балконами и лоджиями. Конвекторы предназначены для обогрева помещений, в которых позволяется применение отопительных приборов, перекрывающих остекление. Конвекторы SPL Instyle NC идеально подходят и совместимы с системами теплого пола, вентиляции и радиаторного отопления в качестве основных или вспомогательных отопительных приборов. Конвенкторы линейки SPL могут быть применены для создания тепловой завесы перед поверхностью окна. Применение внутрипольных конвекторов позволяет значительно расширить рабочее пространство и претворить в жизнь самые оригинальные и необычные дизайнерские решения.
Схема подключения внутрипольного конвектора h = 7 — 10 [см], b = 24 [см]
| № | Наименование |
| 1 | Электротермический сервопривод |
| 2 | Термостатический вентиль осевой G1/2» НР, G1/2» ВР |
| 3 | Удлинитель Valtec VTr.197 1/2»x30 HB |
| 4 | Запорный вентиль угловой G1/2» |
| 5 | Универсальная труба 16х2.2 |
| 6 | Термостатический вентиль прямой G1/2» НР, G1/2» ВР |
| 7 | Запорный вентиль прямой G1/2» |
Тепловая мощность Q [ВТ]:
| 20 °С | Ширина 24 [см] | ||||||
| Глубина H [см] | |||||||
| Длина L [см] | t1/t2 [ °С ] | 7 | 9 | 10 | 11 | 13 | 15 |
| 70 | 95/85 | 148 | 187 | 215 | 242 | 286 | 315 |
| 75/65 | 93 | 116 | 134 | 149 | 175 | 193 | |
| 80 | 95/85 | 190 | 239 | 276 | 310 | 366 | 403 |
| 75/65 | 119 | 149 | 172 | 190 | 224 | 247 | |
| 90 | 95/85 | 229 | 288 | 332 | 373 | 440 | 485 |
| 75/65 | 143 | 180 | 207 | 229 | 270 | 298 | |
| 100 | 95/85 | 267 | 335 | 387 | 435 | 513 | 566 |
| 75/65 | 167 | 209 | 242 | 267 | 315 | 347 | |
| 110 | 95/85 | 305 | 384 | 443 | 498 | 588 | 648 |
| 75/65 | 191 | 240 | 277 | 306 | 361 | 398 | |
| 120 | 95/85 | 344 | 433 | 500 | 561 | 662 | 730 |
| 75/65 | 215 | 270 | 312 | 345 | 407 | 448 | |
| 130 | 95/85 | 383 | 481 | 556 | 624 | 737 | 812 |
| 75/65 | 239 | 301 | 347 | 383 | 452 | 498 | |
| 140 | 95/85 | 421 | 530 | 612 | 687 | 811 | 893 |
| 75/65 | 263 | 331 | 382 | 422 | 498 | 549 | |
| 150 | 95/85 | 460 | 579 | 668 | 751 | 886 | 976 |
| 75/65 | 287 | 361 | 417 | 461 | 544 | 599 | |
| 160 | 95/85 | 499 | 628 | 725 | 814 | 960 | 1058 |
| 75/65 | 312 | 392 | 453 | 500 | 590 | 650 | |
| 170 | 95/85 | 537 | 676 | 780 | 876 | 1034 | 1139 |
| 75/65 | 335 | 422 | 487 | 538 | 635 | 699 | |
| 180 | 95/85 | 576 | 724 | 836 | 940 | 1109 | 1222 |
| 75/65 | 360 | 452 | 522 | 577 | 681 | 750 | |
| 190 | 95/85 | 615 | 773 | 892 | 1002 | 1183 | 1303 |
| 75/65 | 384 | 483 | 557 | 615 | 726 | 800 | |
| 200 | 95/85 | 653 | 822 | 949 | 1066 | 1257 | 1385 |
| 75/65 | 408 | 513 | 592 | 654 | 772 | 851 | |
| 210 | 95/85 | 692 | 870 | 1005 | 1129 | 1332 | 1468 |
| 75/65 | 432 | 543 | 647 | 693 | 818 | 901 | |
| 220 | 95/85 | 731 | 919 | 1061 | 1192 | 1406 | 1549 |
| 75/65 | 456 | 574 | 662 | 732 | 863 | 951 | |
| 230 | 95/85 | 769 | 967 | 1117 | 1254 | 1480 | 1631 |
| 75/65 | 480 | 604 | 697 | 770 | 909 | 1001 | |
| 240 | 95/85 | 808 | 1016 | 1173 | 1318 | 1555 | 1713 |
| 75/65 | 504 | 634 | 732 | 809 | 955 | 1052 | |
| 250 | 95/85 | 817 | 1065 | 1229 | 1381 | 1630 | 1795 |
| 75/65 | 529 | 665 | 767 | 848 | 1000 | 1102 | |
| 260 | 95/85 | 1444 | 1704 | 1877 | |||
| 75/65 | 886 | 1046 | 1152 | ||||
| 270 | 95/85 | 1507 | 1778 | 1959 | |||
| 75/65 | 925 | 1092 | 1203 | ||||
| 280 | 95/85 | 1570 | 1852 | 2041 | |||
| 75/65 | 964 | 1137 | 1253 | ||||
| 290 | 95/85 | 1633 | 1927 | 2123 | |||
| 75/65 | 1002 | 1183 | 1303 | ||||
| 300 | 95/85 | 1695 | 2001 | 2204 | |||
| 75/65 | 1041 | 1228 | 1353 | ||||
| 310 | 95/85 | 1758 | 2074 | 2285 | |||
| 75/65 | 1079 | 1273 | 1403 | ||||
| 320 | 95/85 | 1819 | 2147 | 2365 | |||
| 75/65 | 1117 | 1318 | 1452 | ||||
| 330 | 95/85 | 1880 | 2218 | 2444 | |||
| 75/65 | 1154 | 1362 | 1500 | ||||
| 340 | 95/85 | 1939 | 2288 | 2521 | |||
| 75/65 | 1190 | 1405 | 1548 | ||||
| 350 | 95/85 | 1997 | 2356 | 2596 | |||
| 75/65 | 1226 | 1446 | 1594 | ||||
