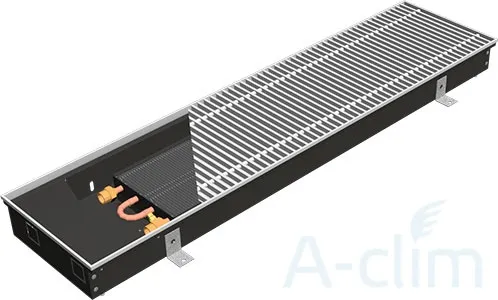

Внутрипольные конвекторы SPL Instyle NC — инновационное решение для современных интерьеров с панорамным остеклением, витражами, а также помещений со стеклянными дверьми, встроенными балконами и лоджиями. Конвекторы предназначены для обогрева помещений, в которых позволяется применение отопительных приборов, перекрывающих остекление. Конвекторы SPL Instyle NC идеально подходят и совместимы с системами теплого пола, вентиляции и радиаторного отопления в качестве основных или вспомогательных отопительных приборов. Конвенкторы линейки SPL могут быть применены для создания тепловой завесы перед поверхностью окна. Применение внутрипольных конвекторов позволяет значительно расширить рабочее пространство и претворить в жизнь самые оригинальные и необычные дизайнерские решения.

Схема подключения внутрипольного конвектора h = 7 — 10 [см], b = 30-34 [см]

№	Наименование
1	Электротермический сервопривод
2	Термостатический вентиль осевой G1/2» НР, G1/2» ВР
3	Удлинитель Valtec VTr.197 1/2»x30 HB
4	Запорный вентиль угловой G1/2»
5	Универсальная труба 16х2.2
6	Термостатический вентиль прямой G1/2» НР, G1/2» ВР
7	Запорный вентиль прямой G1/2»

Тепловая мощность Q [ВТ]:

20 °С		Ширина 30 [см]
20 °С		Глубина H [см]
Длина L [см]	t1/t2 [ °С ]	7	9	10	11	13	15	19
70	95/85	171	215	259	290	343	378	446
70	75/65	107	134	162	181	214	236	283
80	95/85	218	275	331	372	439	483	570
80	75/65	136	171	207	232	274	302	362
90	95/85	263	331	398	448	528	582	687
90	75/65	164	206	248	279	330	363	436
100	95/85	307	386	465	522	616	679	801
100	75/65	192	241	290	326	385	424	509
110	95/85	351	442	532	598	705	777	917
110	75/65	219	276	332	373	440	485	582
120	95/85	396	498	600	673	795	876	1033
120	75/65	247	311	375	420	496	547	656
130	95/85	440	554	667	749	884	974	1149
130	75/65	275	346	416	468	552	608	730
140	95/85	485	609	734	825	973	1072	1265
140	75/65	303	380	458	515	608	669	803
150	95/85	529	666	802	901	1063	1171	1382
150	75/65	330	416	501	562	664	731	877
160	95/85	574	722	869	977	1152	1270	1498
160	75/65	358	451	543	610	720	793	951
170	95/85	618	777	936	1051	1241	1367	1613
170	75/65	386	485	584	656	775	854	1024
180	95/85	662	833	1004	1127	1330	1466	1730
180	75/65	414	520	627	704	831	915	1098
190	95/85	707	889	1071	1203	1419	1564	1845
190	75/65	441	555	669	751	886	976	1172
200	95/85	751	945	1138	1279	1509	1663	1962
200	75/65	469	590	710	798	942	1038	1246
210	95/85	796	1001	1206	1355	1599	1761	2078
210	75/65	497	625	753	846	998	1100	1320
220	95/85	840	1057	1273	1430	1687	1859	2194
220	75/65	525	660	795	893	1054	1161	1393
230	95/85	885	1112	1340	1505	1776	1957	2310
230	75/65	552	694	837	940	1109	1222	1466
240	95/85	929	1168	1408	1581	1866	2056	2426
240	75/65	580	729	879	987	1165	1284	1540
250	95/85	974	1224	1475	1657	1955	2155	2542
250	75/65	608	765	921	1035	1221	1345	1614
260	95/85	1018	1280	1542	1733	2044	2253	2658
260	75/65	636	799	963	1082	1276	1406	1688
270	95/85	1063	1336	1610	1808	2134	2351	2774
270	75/65	663	834	1005	1129	1332	1468	1762
280	95/85	1107	1392	1677	1884	2223	2449	2890
280	75/65	691	869	1047	1176	1388	1529	1835
290	95/85	1151	1448	1744	1959	2312	2547	3006
290	75/65	719	904	1089	1223	1443	1590	1908
300	95/85	1195	1503	1811	2034	2401	2645	3121
300	75/65	746	939	1131	1270	1499	1651	1982
310	95/85	1239	1558	1878	2109	2489	2742	3236
310	75/65	774	973	1173	1317	1554	1712	2055
320	95/85	1283	1613	1943	2183	2576	2838	3349
320	75/65	801	1007	1213	1363	1608	1772	2126
330	95/85	1325	1667	2008	2256	2662	2933	3471
330	75/65	827	1041	1254	1409	1662	1831	2197
340	95/85	1367	1719	2071	2327	2746	3025	3570
340	75/65	853	1073	1293	1453	1714	1889	2267
350	95/85	1408	1771	2133	2396	2828	3116	3677
350	75/65	879	1106	1332	1496	1766	1945	2335
