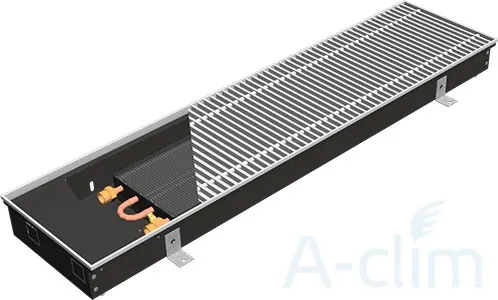

SPL Instyle NC 30-11-170
Внутрипольные конвекторы SPL Instyle NC — инновационное решение для современных интерьеров с панорамным остеклением, витражами, а также помещений со стеклянными дверьми, встроенными балконами и лоджиями. Конвекторы предназначены для обогрева помещений, в которых позволяется применение отопительных приборов, перекрывающих остекление. Конвекторы SPL Instyle NC идеально подходят и совместимы с системами теплого пола, вентиляции и радиаторного отопления в качестве основных или вспомогательных отопительных приборов. Конвенкторы линейки SPL могут быть применены для создания тепловой завесы перед поверхностью окна. Применение внутрипольных конвекторов позволяет значительно расширить рабочее пространство и претворить в жизнь самые оригинальные и необычные дизайнерские решения.
Схема подключения внутрипольного конвектора h = 7 — 10 [см], b = 30-34 [см]
№ | Наименование |
1 | Электротермический сервопривод |
2 | Термостатический вентиль осевой G1/2» НР, G1/2» ВР |
3 | Удлинитель Valtec VTr.197 1/2»x30 HB |
4 | Запорный вентиль угловой G1/2» |
5 | Универсальная труба 16х2.2 |
6 | Термостатический вентиль прямой G1/2» НР, G1/2» ВР |
7 | Запорный вентиль прямой G1/2» |
Тепловая мощность Q [ВТ]:
20 °С | Ширина 30 [см] | |||||||
Глубина H [см] | ||||||||
Длина L [см] | t1/t2 [ °С ] | 7 | 9 | 10 | 11 | 13 | 15 | 19 |
70 | 95/85 | 171 | 215 | 259 | 290 | 343 | 378 | 446 |
75/65 | 107 | 134 | 162 | 181 | 214 | 236 | 283 | |
80 | 95/85 | 218 | 275 | 331 | 372 | 439 | 483 | 570 |
75/65 | 136 | 171 | 207 | 232 | 274 | 302 | 362 | |
90 | 95/85 | 263 | 331 | 398 | 448 | 528 | 582 | 687 |
75/65 | 164 | 206 | 248 | 279 | 330 | 363 | 436 | |
100 | 95/85 | 307 | 386 | 465 | 522 | 616 | 679 | 801 |
75/65 | 192 | 241 | 290 | 326 | 385 | 424 | 509 | |
110 | 95/85 | 351 | 442 | 532 | 598 | 705 | 777 | 917 |
75/65 | 219 | 276 | 332 | 373 | 440 | 485 | 582 | |
120 | 95/85 | 396 | 498 | 600 | 673 | 795 | 876 | 1033 |
75/65 | 247 | 311 | 375 | 420 | 496 | 547 | 656 | |
130 | 95/85 | 440 | 554 | 667 | 749 | 884 | 974 | 1149 |
75/65 | 275 | 346 | 416 | 468 | 552 | 608 | 730 | |
140 | 95/85 | 485 | 609 | 734 | 825 | 973 | 1072 | 1265 |
75/65 | 303 | 380 | 458 | 515 | 608 | 669 | 803 | |
150 | 95/85 | 529 | 666 | 802 | 901 | 1063 | 1171 | 1382 |
75/65 | 330 | 416 | 501 | 562 | 664 | 731 | 877 | |
160 | 95/85 | 574 | 722 | 869 | 977 | 1152 | 1270 | 1498 |
75/65 | 358 | 451 | 543 | 610 | 720 | 793 | 951 | |
170 | 95/85 | 618 | 777 | 936 | 1051 | 1241 | 1367 | 1613 |
75/65 | 386 | 485 | 584 | 656 | 775 | 854 | 1024 | |
180 | 95/85 | 662 | 833 | 1004 | 1127 | 1330 | 1466 | 1730 |
75/65 | 414 | 520 | 627 | 704 | 831 | 915 | 1098 | |
190 | 95/85 | 707 | 889 | 1071 | 1203 | 1419 | 1564 | 1845 |
75/65 | 441 | 555 | 669 | 751 | 886 | 976 | 1172 | |
200 | 95/85 | 751 | 945 | 1138 | 1279 | 1509 | 1663 | 1962 |
75/65 | 469 | 590 | 710 | 798 | 942 | 1038 | 1246 | |
210 | 95/85 | 796 | 1001 | 1206 | 1355 | 1599 | 1761 | 2078 |
75/65 | 497 | 625 | 753 | 846 | 998 | 1100 | 1320 | |
220 | 95/85 | 840 | 1057 | 1273 | 1430 | 1687 | 1859 | 2194 |
75/65 | 525 | 660 | 795 | 893 | 1054 | 1161 | 1393 | |
230 | 95/85 | 885 | 1112 | 1340 | 1505 | 1776 | 1957 | 2310 |
75/65 | 552 | 694 | 837 | 940 | 1109 | 1222 | 1466 | |
240 | 95/85 | 929 | 1168 | 1408 | 1581 | 1866 | 2056 | 2426 |
75/65 | 580 | 729 | 879 | 987 | 1165 | 1284 | 1540 | |
250 | 95/85 | 974 | 1224 | 1475 | 1657 | 1955 | 2155 | 2542 |
75/65 | 608 | 765 | 921 | 1035 | 1221 | 1345 | 1614 | |
260 | 95/85 | 1018 | 1280 | 1542 | 1733 | 2044 | 2253 | 2658 |
75/65 | 636 | 799 | 963 | 1082 | 1276 | 1406 | 1688 | |
270 | 95/85 | 1063 | 1336 | 1610 | 1808 | 2134 | 2351 | 2774 |
75/65 | 663 | 834 | 1005 | 1129 | 1332 | 1468 | 1762 | |
280 | 95/85 | 1107 | 1392 | 1677 | 1884 | 2223 | 2449 | 2890 |
75/65 | 691 | 869 | 1047 | 1176 | 1388 | 1529 | 1835 | |
290 | 95/85 | 1151 | 1448 | 1744 | 1959 | 2312 | 2547 | 3006 |
75/65 | 719 | 904 | 1089 | 1223 | 1443 | 1590 | 1908 | |
300 | 95/85 | 1195 | 1503 | 1811 | 2034 | 2401 | 2645 | 3121 |
75/65 | 746 | 939 | 1131 | 1270 | 1499 | 1651 | 1982 | |
310 | 95/85 | 1239 | 1558 | 1878 | 2109 | 2489 | 2742 | 3236 |
75/65 | 774 | 973 | 1173 | 1317 | 1554 | 1712 | 2055 | |
320 | 95/85 | 1283 | 1613 | 1943 | 2183 | 2576 | 2838 | 3349 |
75/65 | 801 | 1007 | 1213 | 1363 | 1608 | 1772 | 2126 | |
330 | 95/85 | 1325 | 1667 | 2008 | 2256 | 2662 | 2933 | 3471 |
75/65 | 827 | 1041 | 1254 | 1409 | 1662 | 1831 | 2197 | |
340 | 95/85 | 1367 | 1719 | 2071 | 2327 | 2746 | 3025 | 3570 |
75/65 | 853 | 1073 | 1293 | 1453 | 1714 | 1889 | 2267 | |
350 | 95/85 | 1408 | 1771 | 2133 | 2396 | 2828 | 3116 | 3677 |
75/65 | 879 | 1106 | 1332 | 1496 | 1766 | 1945 | 2335 |
