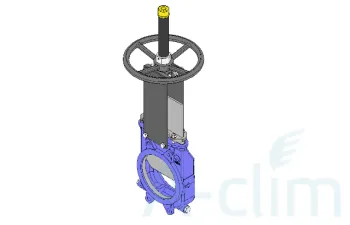

Задвижка шиберная CMO F DN1100

Шиберные задвижки (затворы) F DN1100, выпускаемые испанской компанией СМО,- это запорно-регулирующие устройства гильотинного типа, которые имеют широкое применение. Они эксплуатируются на многочисленных объектах, во многих отраслях, показывая высокую эффективность и надежность.

Основные конструктивные особенности:

• корпус представляет цельную литую конструкцию из чугуна или стали;
• нож и шток выполнены из нержавеющей стали;
• опорные направляющие обеспечивают легкое скольжение ножа;
• движение рабочей среды в одну сторону;
• высокая герметичность;
• высокая пропускная способность;
• конструкция корпуса не позволяет скапливаться твердым загрязнениям около уплотнений;
• материал уплотнений - ЭПДМ, ПТФЭ, витон, силикон, нитрил;
• выдвижной или невыдвижной шток;
• автоматическое (пневмопривод, электропривод, ISO-фланец) или ручное (штурвал, редуктор) управление.

Назначение

Задвижки СМО F DN1100 разработаны прежде всего для использования в трубопроводах, транспортирующих сухие материалы в виде порошков,гранул и т.д. Поскольку эти затворы имеют полную внешнюю герметичность , то их можно применять для работы с токсичными и опасными веществами. Также они успешно решают свою задачу на трубопроводах, по которым самотеком подаются сухие твердые материалы.

Монтаж

Задвижки СМО F DN1100 чаще всего устанавливаются под защитным бункером - это помогает предотвратить скопление твердых частиц вокруг седлового уплотнения. Установка производится таким образом, чтобы стрелка на корпусе указывала то направление, в котором движется рабочий поток.

Основные области применения:

1. горные предприятия;
2. пищевая промышленность;
3. химическое производство;
4. установки осушки;
5. элеваторы.

Технические характеристики:

1. диаметр - 1100 мм;
2. давление - 1 бар;
3. межфланцевое соединение.

Задвижки СМО F DN1100 проходят на заводах-изготовителях тщательную проверку на прочность и эффективность. Производитель гарантирует их эффективную работу и долговечность.

• Страна: Испания;
• Диаметр: DN1100;
• Рабочее давление: PN1;
• Тип: межфланцевый;
• Цельный корпус с опорными направляющими;
• Материал ножа: нержавеющая сталь;
• Материал штока: нержавеющая сталь;
• Пропускная способность: высокая;
• Направление потока среды: одностороннее.

Компоненты шиберных задвижек CMO F

1. Корпус - GG25, CF8M;
2. Нож - AISI304, AISI316;
3. Сальник - чугун с шаровидным графитом, CF8M;
4. Опорные пластины - S275JR;
5. Прокладка - ЭПДМ;
6. Кольцо - AISI316;
7. Шток - AISI303;
8. Траверса - сталь;
9. Маховик - чугун с шаровидным графитом;
10. Гайка штока - бронза;
11. Стопорная гайка - F-111;
12. Уплотнение набивки - ЭПДМ;
13. Набивка сальника - Синт. + ПТФЭ;
14. Заглушка нарезная (опция) - A-2;
15. Гайка - сталь;
16. Колпак - сталь;
17. Направляющая ножа - RCH1000.
