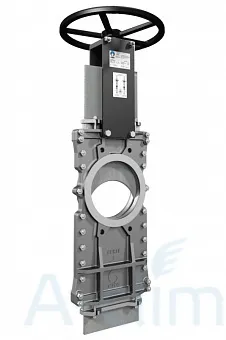

Шиберная задвижка CМО (ЦМО) L(SP)-021-02-0450-PN3
Шиберная задвижка гильотинного типа L(SP)-021-02-0450-PN3, обладая высокими эксплуатационными характеристиками, широко применяется во многих сферах производства.
Задвижка данной модели:
Конструктивные особенности задвижки СМО L(SP)-021-02-0450-PN3:
- состоит из двух частей с направляющими для ножа;
- сквозной нож с режущим краем, дающий возможность перекрывать рабочую среду с большой плотностью;
- действие в двух направлениях;
- шток невыдвижной;
- хорошая пропускная способность при незначительных перепадах давления;
- корпус и нож изготавливаются из нержавеющей стали;
- возможность использовать различные материалы для уплотнения;
- управление - ручное (штурвал);
- соединение - фланцевое.
Технические характеристики затвора:
- максимальная температура - 90 градусов;
- рабочее давление - 3 бар;
- диаметр - 450 мм;
- строительная длина - 106 мм;
- строительная высота - 1067 мм.
Задвижка эффективно работает:
Основные области применения:
|
Производитель |
СМО |
|
Артикул |
L(SP)-021-02-0450-PN3 |
|
Серия |
Серия L |
|
Страна |
Испания |
|
Материал корпуса |
Нерж. Сталь (1.4408) |
|
Материал ножа |
Нерж. Сталь (1.4401) |
|
Тип управления |
Штурвал |
|
Тип штока |
Невыдвижной |
|
Направление потока среды |
Двухсторонний |
|
t° (max) |
90 |
|
Тип присоединения |
Межфланц. (PN16) |
|
Рабочее давление |
PN3 |
|
Строительная высота(мм) |
1067 |
|
Строительная длина (мм) |
106 |
|
Диаметры |
DN450 |
Список стандартных компонентов
|
Компонент |
Исполнение из чугуна |
Исполнение из нержавеющей стали |
|
1. Корпус |
GG25 |
CF8M |
|
2. Нож |
AISI304 |
AISI316 |
|
3. Прокладка |
Картон |
Картон |
|
4. Сальник |
GGG50 |
CF8M |
|
5. Набивка сальника штока |
Синт. + ПТФЭ |
Синт. + ПТФЭ |
|
6. Прокладка |
ЭПДМ |
ЭПДМ |
|
7. Опорные пластины |
S275JR |
S275JR |
|
8. Кольцо |
AISI316 |
AISI316 |
|
9. Уплотнение |
ЭПДМ |
ЭПДМ |
|
10. Шток |
AISI303 |
AISI303 |
|
11. Траверса |
Сталь |
Сталь |
|
12. Гайка |
Бронза |
Бронза |
|
13. Контргайка |
ST44.2 + Цинк |
ST44.2 + Цинк |
|
14. Маховик |
Чугун с шаровидным графитом |
Чугун с шаровидным графитом |
|
15. Гайка |
Сталь |
Сталь |
|
16. Колпак |
Сталь |
Сталь |
Зависимость рабочего давления от размеров
|
Размеры DN, мм |
Рабочее давление, кг/см2 (Bar) |
|
DN50 - DN125 |
10 |
|
DN150 |
8 |
|
DN200 |
7 |
|
DN250 - DN300 |
5 |
|
DN350 - DN400 |
4 |
|
DN450 - DN600 |
3 |
|
DN700 - DN2000 |
2 |
|
Тип затвора |
Корпус |
Размер |
Рабочее давление |
Управление |
Аксессуары |
Седловое уплотнение |
|
А - односторонний затвор |
01 - чугун |
проход круглый DN(50-1200) |
PN 10 |
HW (Hand wheel) - штурвал с выдвижным штоком |
SOV - соленоид |
М-металл |
|
Т - одностронний затвор |
02 - нержавеющая сталь |
проход прямоугольный (200х2002000х2000) |
HW (N) - штурвал с невыдвижным штоком |
LS1 - механические концевые выключатели Omron D4N-1120 |
E - этилен-пропилен |
|
|
АВ - двусторонний затвор |
03 - сталь |
R - ручной редуктор с выдвижным штоком |
LS2 - механические концевые выключатели Telemecanique XCKM115 |
N -нитрил NBR |
||
|
GL - двустронний затвор для абразивных сред |
04 - сплавы |
R (N) - ручной редуктор с невыдвижным штоком |
LS3 - индуктивные концевые выключатели Telemecanique XS618BIMAL2 |
V -витон |
||
|
L - двусторонний затвор со сквозным ножом |
05 - титан |
D/A - пневмопривод двойного действия |
LS4 - индуктивные концевые выключатели BDC AX18/4609KS |
T - тефлон PTFE |
||
|
F - бункерный затвор с круглым проходом |
N/O - нормально открытый односторонний пневмопривод |
LS5 - индуктивные концевые выключатели P&F NBB8-18GM60-US |
S - силикон |
|||
|
С - бункерный затвор с квадратным затвором |
N/С - нормально закрытый односторонний пневмопривод |
SCR - скребок |
NR -натуральный каучук |
|||
|
D - односторонний затвор на высокие давления |
ISO - ISO-фланец под электропривод с выдвижным штоком |
DC - конический дефлектор |
NP - неопрен |
|||
|
СВ - односторонний затвор на высокие давления |
ISO(N) - ISO-фланец под электропривод с невыдвижным штоком |
EmrHW - ручной дублер для пневмоприводов |
||||
|
СА - прямоугольный щитовой затвор (поверхностный) |
AUMA - электропривод с выдвижным штоком |
MPG- зеркальная полировка ножа |
||||
|
МС - прямоугольный щитовой затвор (глубинный) |
AUMA(N) - электропривод с невыдвижным штоком |
АH - жаростойкая покраска |
||||
|
MF - поворотный затвор для дымовых газов |
R-AUMA -редуктор, электропривод с выдвижным штоком |
FH -промывочные отверстия в корпусе |
||||
|
UB -шиберный затвор гильотинного типа |
R-AUMA(N) - редуктор, электропривод с невыдвижным штоком |
FT - трубки промывочной системы |
||||
|
GH - шиберный затвор гильотинного типа |
H/A - гидропривод |
Option3 - грязевой щиток |
||||
|
GA - затвор двунаправленного действия |
H - удлинение штока |
MP - механический позиционер (индикатор положения) |
||||
|
TD - задвижка гильотинного действия “вафельной” конструкции |
TS - тепловая рубашка |
|||||
|
K - задвижка однонаправленного действия |
HSA - гидравлический демпфер |
|||||
|
E - задвижка однонаправленного действия “вафельного” типа |
CW - противовес |
|||||
|
FK - задвижка однонаправленного действия, межфланцевая |
