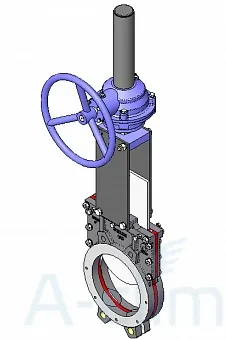

Шиберная задвижка UB-021-02-0080-PN10
Шиберная задвижка UB-021-02-0080-PN10 гильотинного типа пользуется большой популярностью, эффективно работает на многочисленных промышленных объектах. Она надежна, не подвергается сильному засорению, проста в монтаже и обслуживании, долго служит.
Конструкция и особенности задвижки UB-021-02-0080-PN10:
Технические характеристики:
- предельная температура - 90 градусов;
- рабочее давление - 10 бар;
- диаметр - 80 мм;
- строительная длина - 46 мм;
- ручное управление - редуктор;
- соединение - межфланцевое.
Задвижки этого типа имеют широкое применение во многих областях:
| Производитель | СМО |
| Артикул | UB-021-02-0080-PN10 |
| Серия | Серия UB |
| Страна | Испания |
| Материал корпуса | Нерж. Сталь (1.4408) |
| Материал ножа | Нерж. Сталь (1.4401) |
| Тип управления | Редуктор |
| Тип штока | Выдвижной |
| Направление потока среды | Двухсторонний |
| t° (max) | 90 |
| Тип присоединения | Межфланц. (PN16) |
| Рабочее давление |
PN10 |
| Строительная длина (мм) | 46 |
| Диаметры | DN80 |
Список стандартных компонентов
|
Компонент |
Исполнение из чугуна |
Исполнение из нержавеющей стали |
|
1. Корпус |
GGG50 |
CF8M |
|
2. Нож |
AISI304/DUPLEX |
AISI316/DUPLEX |
|
3. Уплотнительная рейка |
AISI304 |
AISI316 |
|
4. Соединительное уплотнение |
ЭПДМ |
ЭПДМ |
|
5. Уплотнение |
ЭПДМ + Сталь |
ЭПДМ + Сталь |
|
6. Седло |
--- |
RCH 1000 |
|
7. Опорная пластина |
S275JR |
S275JR |
|
8. Гайка штока |
Бронза |
Бронза |
|
9. Шток |
AISI303 |
AISI303 |
|
10. Траверса |
GGG50 |
GGG50 |
|
11. Гайка штока |
Бронза |
Бронза |
|
12. Стопорная гайка |
Сталь |
Сталь |
|
13. Маховик |
GGG50 |
GGG50 |
|
14. Гайка |
Цинк 5.6 |
Цинк 5.6 |
Зависимость рабочего давления от размеров
|
Размеры DN, мм |
Рабочее давление, кг/см2 (Bar) |
|
DN50 - DN250 |
10 |
|
DN300 и DN350 |
8/10 |
|
DN400 и DN450 |
6/10 |
|
DN500 и DN600 |
5/10 |
|
DN700 - DN1400 |
2/4/6/10 |
|
DN1600 - DN2000 |
2/4/6 |
|
Тип затвора |
Корпус |
Размер |
Рабочее давление |
Управление |
Аксессуары |
Седловое уплотнение |
|
А - односторонний затвор |
01 - чугун |
проход круглый DN(50-1200) |
PN 10 |
HW (Hand wheel) - штурвал с выдвижным штоком |
SOV - соленоид |
М-металл |
|
Т - одностронний затвор |
02 - нержавеющая сталь |
проход прямоугольный (200х2002000х2000) |
HW (N) - штурвал с невыдвижным штоком |
LS1 - механические концевые выключатели Omron D4N-1120 |
E - этилен-пропилен |
|
|
АВ - двусторонний затвор |
03 - сталь |
R - ручной редуктор с выдвижным штоком |
LS2 - механические концевые выключатели Telemecanique XCKM115 |
N -нитрил NBR |
||
|
GL - двустронний затвор для абразивных сред |
04 - сплавы |
R (N) - ручной редуктор с невыдвижным штоком |
LS3 - индуктивные концевые выключатели Telemecanique XS618BIMAL2 |
V -витон |
||
|
L - двусторонний затвор со сквозным ножом |
05 - титан |
D/A - пневмопривод двойного действия |
LS4 - индуктивные концевые выключатели BDC AX18/4609KS |
T - тефлон PTFE |
||
|
F - бункерный затвор с круглым проходом |
N/O - нормально открытый односторонний пневмопривод |
LS5 - индуктивные концевые выключатели P&F NBB8-18GM60-US |
S - силикон |
|||
|
С - бункерный затвор с квадратным затвором |
N/С - нормально закрытый односторонний пневмопривод |
SCR - скребок |
NR -натуральный каучук |
|||
|
D - односторонний затвор на высокие давления |
ISO - ISO-фланец под электропривод с выдвижным штоком |
DC - конический дефлектор |
NP - неопрен |
|||
|
СВ - односторонний затвор на высокие давления |
ISO(N) - ISO-фланец под электропривод с невыдвижным штоком |
EmrHW - ручной дублер для пневмоприводов |
||||
|
СА - прямоугольный щитовой затвор (поверхностный) |
AUMA - электропривод с выдвижным штоком |
MPG- зеркальная полировка ножа |
||||
|
МС - прямоугольный щитовой затвор (глубинный) |
AUMA(N) - электропривод с невыдвижным штоком |
АH - жаростойкая покраска |
||||
|
MF - поворотный затвор для дымовых газов |
R-AUMA -редуктор, электропривод с выдвижным штоком |
FH -промывочные отверстия в корпусе |
||||
|
UB -шиберный затвор гильотинного типа |
R-AUMA(N) - редуктор, электропривод с невыдвижным штоком |
FT - трубки промывочной системы |
||||
|
GH - шиберный затвор гильотинного типа |
H/A - гидропривод |
Option3 - грязевой щиток |
||||
|
GA - затвор двунаправленного действия |
H - удлинение штока |
MP - механический позиционер (индикатор положения) |
||||
|
TD - задвижка гильотинного действия “вафельной” конструкции |
TS - тепловая рубашка |
|||||
|
K - задвижка однонаправленного действия |
HSA - гидравлический демпфер |
|||||
|
E - задвижка однонаправленного действия “вафельного” типа |
CW - противовес |
|||||
|
FK - задвижка однонаправленного действия, межфланцевая |
