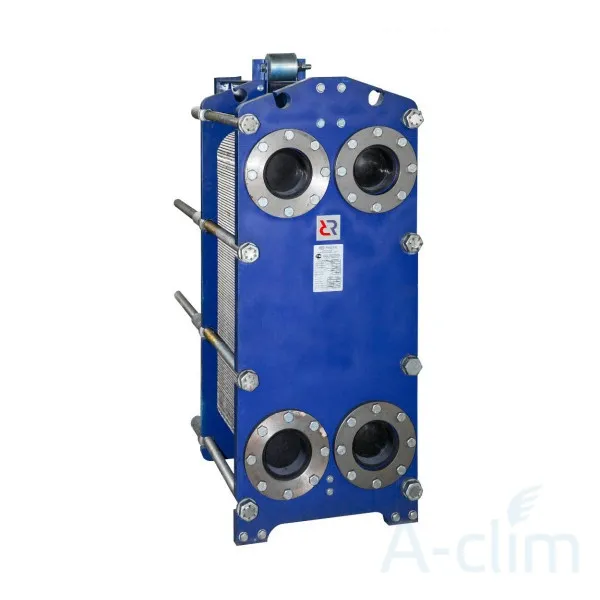

Разборный пластинчатый теплообменник free flow НН№160F Ридан
Разборный пластинчатый теплообменник free flow модели НН№160F, производитель Ридан, предназначен для работы в технологических системах, в которых осуществляется нагрев или охлаждение жидкостей, содержащих взвешенные частицы, а также пульпы, вязких, волокнистых и кристаллических веществ. Главная конструктивная особенность устройства следующее: в нем, в отличие от других видов теплообменников, смежные теплообменные пластины не имеют контакта друг с другом, а каналы, по которым движутся рабочие среды, открытые и широкие - могут достигать 20 мм. Такая конструкция дает следующие преимущества. Первое - если даже каналы частично забились, аппарат будет работать. Второе - исключено смешение рабочих сред. Третье - разборка и чистка производятся легко и быстро.
Данная модель применяется во многих отраслях промышленности - нефтяной, пищевой, фармацевтической, бумажно-целлюлозной и др.
Максимальные давление и температура, при которых аппарат эффективно функционирует, составляет соответственно 10 бар и +160 градусов.
Разница давления - 6 кгс/кв.см. Ширина канала - 10,0 мм. Площадь пластины - 1,60 кв.м, теплообмена - 540,8 кв.м.
Присоединение к трубам диаметром 200 мм.
| ДУ - присоединения (мм) | 300 |
|---|---|
| Марка | НН |
| Площадь одной пластины, м2 | 1,60 |
|---|---|
| Площадь теплообмена макс., м2 | 540,8 |
| Ширина канала, мм | 10,0 |
| Максимальное расчетное давление, бар | до 10 |
| Расчетная температура (°C) | до +160 |
| Допустимая разница давлений, кгс/см2 | 6 |
