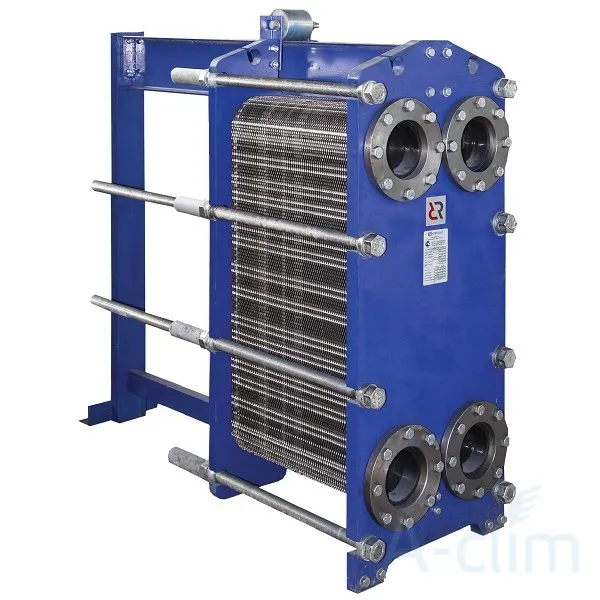

Разборный пластинчатый теплообменник НН№19 Ридан
Теплообменник НН№19, производитель Ридан, - это надежное и эффективное оборудование, обеспечивающее тепловой обмен между технологическими средами в системах отопления и водоснабжения. Тип оборудования - разборный, пластинчатый. Применяется как в быту, так и в промышленности. Оптимально подходит для систем мощностью до 1,5 мегаватт.
Его главное достоинство - небольшие размеры и высокая мощность теплопередачи. Другое его важное преимущество - ценовая доступность. Благодаря этим факторам, устройство пользуется огромной популярностью.
Выпускается с присоединительным диаметром 65 мм. Площадь пластины составляет 0,22 мм, теплообмена (максимальная) - 38,7 кв.м. Максимальная производительность - 70 куб. в час. Расчетное давление - 1,6 МПа. Длина - от 530 до 1135 мм. Вес - от 220 до 420 мм. Количество теплообменных пластин - от 11 до 160.
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№19 общепромышленное/ специальное исполнение | 1 | 525 | 485 | 400 | М20 | 8 | 11-35 | 195 |
| 2 | 625 | 585 | 500 | М20 | 8 | 36-55 | 215 | |
| 3 | 725 | 685 | 600 | М20 | 8 | 56-75 | 235 | |
| 4 | 875 | 835 | 750 | М20 | 8 | 76-105 | 265 | |
| 5 | 1125 | 1085 | 1000 | М20 | 8 | 106-155 | 320 | |
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№19 общепромышленное/ специальное исполнение | 1 | 530 | 490 | 400 | М24 | 8 | 11-35 | 250 |
| 2 | 630 | 590 | 500 | М24 | 8 | 36-55 | 275 | |
| 3 | 730 | 690 | 600 | М24 | 8 | 56-75 | 300 | |
| 4 | 880 | 840 | 750 | М24 | 8 | 76-105 | 340 | |
| 5 | 1130 | 1090 | 1000 | М24 | 8 | 106-155 | 405 | |
