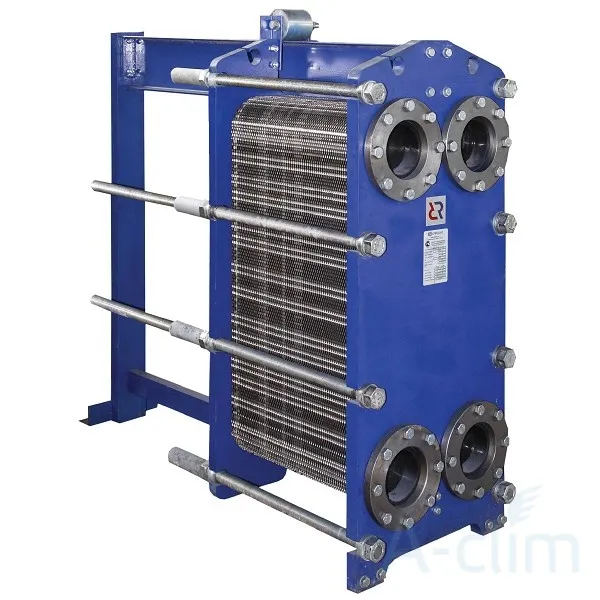

Разборный пластинчатый теплообменник НН№210 Ридан
Разборный пластинчатый теплообменник НН№210, производитель Ридан, используется в системах отопления на промышленных предприятиях и объектах для передачи тепла от одной среды к другой. Работает с жидкими и газообразными веществами. Основной элемент конструкции - пластины, через которые и происходит теплообменный процесс. Они изготавливаются из материалов, обладающими высокими рабочими характеристиками и стойкостью к коррозии (сталь нержавеющая высоких марк, титан, различные сплавы).
Такие же надежные материалы применяются для производства прокладок. Это Nitrile, EPDM, Silicone, Viton, имеющие большую степень износостойкости. Материалы изготовления, а также продуманная конструкция обеспечивают изделию эффективность, надежность и долговечность.
Рабочие характеристики:
- макс. давление рабочее - 25 бар;
- температура - от -30 до +200 градусов;
- число пластин - от 11 до 929;
- диаметр - 400 мм.
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН№210 общепромышленное/ специальное исполнение | 1 | 1285 | 1205 | 1000 | М36 | 18 | 11-95 | 5050 | ||
| 2 | 1785 | 1705 | 1500 | М36 | 18 | 96-179 | 5910 | |||
| 3 | 2285 | 2205 | 2000 | М36 | 18 | 180-262 | 6750 | |||
| 4 | 2785 | 2705 | 2500 | М36 | 18 | 263-345 | 7600 | |||
| 5 | 3350 | 3200 | 3000 | М36 | 18 | 346-429 | 8630 | |||
| 6 | 4350 | 4200 | 4000 | М36 | 18 | 430-595 | 10330 | |||
| 7 | 5375 | 5225 | 5000 | М36 | 18 | 596-762 | 12360 | |||
| 8 | 6375 | 6225 | 6000 | М36 | 18 | 763-929 | 14170 | |||
|
Размер H: рамы №1-№4 — 2800 мм, рамы №5-№6 — 3000 мм, рамы №7-№8 — 3200 мм. Рис. 1 — рамы №1-№4, Рис. 2 — рамы №5-№8. |
||||||||||
