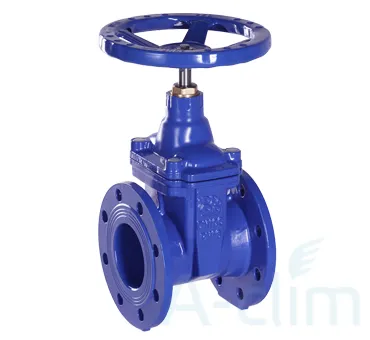

100 DN600 PN10
Описание:
1. Условный диаметр Ду 40 — 600
2. Условное давление Ру 10/16
3. Температурный диапазон — 0°С/+120°С
4. Тип управления штурвал, электропривод
5. Покрытия антикоррозионное эпоксиднопокрытие, толщина 250 мкм
6. Стандарты ГОСТ 5762
7. Класс герметичности «А» по EN 12266-1 (ГОСТ Р 54808-2011)
|
№
|
Наименования
|
Материал |
|
1
|
корпус 1 шт
|
ВЧ 40 (JS — 1030 EN — GJS-400-15) |
|
2
|
клин 1 шт
|
ковкий чугун; полностью вулканизирован EPDM c нейлоновыми накладками по бокам |
|
3
|
направляющие накладки с боковых сторон клина 2 шт
|
нейлон |
|
4
|
шайба 1 шт
|
бронза |
|
5
|
шток 1 шт
|
нерж. сталь 12Х18Н10 T (EN 1.4878) |
|
6
|
уплотнение 1 шт
|
EPDM/NBR |
|
7
|
болт для крепления крышки
|
нерж. сталь 12Х18Н10 T (EN 1.4878) |
|
8
|
крышка 1 шт
|
ВЧ 40 (JS — 1030 EN — GJS-400-15) |
|
9
|
«О-образное» уплотнительное кольцо 1 шт
|
NBR |
|
10
|
уплотнительное кольцо 2 шт
|
NBR |
|
11
|
латунная гайка 1 шт
|
латунь ЛС58-2 (CW617N) |
|
12
|
«О-образное» уплотнительное кольцо 3 шт
|
NBR |
|
13
|
«О-образное» уплотнительное кольцо 1 шт
|
NBR |
|
14
|
кольцо, предотвращающее попадание грязи 1 шт
|
EPDM |
|
15
|
штурвал 1 шт
|
штампованная сталь |
|
16
|
кольцевая прокладка 1 шт
|
нерж. сталь 12Х18Н10 T (EN 1.4878) |
Технические характеристики:
| Условный диаметр | Вес, кг |
|
40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 |
10 11 14 17 22 30 35 60 85 120 190 270 340 400 520 |
