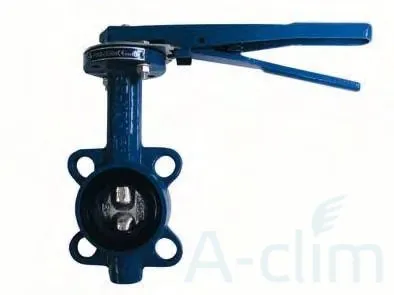

Genebre 2103 (18)

Описание

1. Дисковый поворотный затвор с ручкой, межфланцевый.
2. Корпус выполнен из чугуна м арки GG-20. Может быть установлен между фланцами ANSI 150 и DIN PN 10/16.
3. Возможeн монтаж привода согласно нормам ISO 5211 –DIN 3337
4. Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1)
5. Окрашен методом эпоксидного напыления
6. Максимальная рабочая температура 120 º

1 Корпус Чугун марки G G-20 2 Шток Нержавеющая сталь AISI 416 3 Шарнир Нержавеющая сталь AISI 416 4 Диск Чугун марки GGG-40 5 Заглушка Нержавеющая сталь AISI 420 6 Седло EPDM 7 Втулка Карбонизированный тефлон 8 Уплотнение штока Карбонизированный тефлон 9 Уплотнительное кольцо Нитрил 10 Шайба Бронза 11 Стопорнoe кольцо Сталь

*** Начиная с 12» завтор комп лектуется ручным приводом

Потери напора в зависимости от положения диска
