Регулятор скорости OVTE 13 Polar Bear
Регулятор скорости OVTE 13:
- эффективен;
- надежен;
- прост в монтаже и обслуживании;
- доступен в цене.
Описание
Прибор с одной фазой и пятью позициями регулирования успешно применяется для управления скоростью электродвигателей, которые входят в конструкцию вентиляторов. Изменение скорости происходит за счет изменения напряжения питания. Регулирование - автоматическое (аналоговый сигнал 0-10 вольт) или ручное (внешний потенциометр). Возможно управление с помощью одного регулятора несколькими двигателями, но потребляемый ими ток не должен быть больше тока регулятора. К регулятору OVTE 13 можно подключать воздушные заслонки и другие устройства - для этого есть выход нерегулируемый 230 вольт. Корпус прибора сделан из стали, покрытой краской. Имеется защита входной цепи в виде плавкого предохранителя.
Рекомендация
Регулятор следует подключать к электродвигателям, имеющим тепловую защиту (встроенные или внешние термоконтакты). Если защиты нет, то надо установить соответствующее устройство.
|
Параметры |
Значение |
|
|
Тип регулятора |
OVTE 13 |
|
|
Ток |
13 |
А |
|
Степень защиты |
54 |
IP |
|
Габаритные размеры (ШxВxД) |
250*230*200 |
мм |
|
Вес |
14 |
кг |

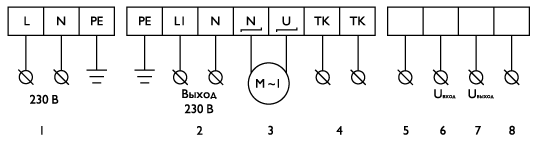

Схема подключения:
- Электропитание 230 В, 1 фаза
2. Нерегулируемый выход 230 В , 1 фаза
3. Двигатель
4. Термоконтакты двигателя
5. Нейтраль
6. Напряжение питания схемы 12 В
7. Дискретный выход (0 В - авария, 12 В - нормальная работа)
8. Аналоговый вход 0-10 В, пост. тока
