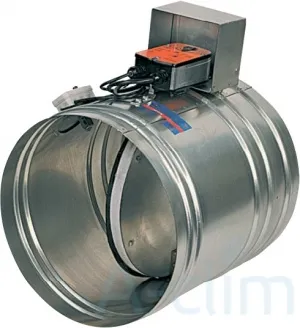

ОКС-1М(60) 100
Противопожарные клапаны ОКС-1М (огнезадерживающие клапаны ОКС-1 М) Арктос предназначены для перекрытия вентиляционных каналов или проемов в ограждающих строительных конструкциях зданий и изготавливаются в двух исполнениях, в зависимости от функционального назначения:
- нормально открытые (НО) (огнезадерживающие) клапаны ОКС-1М предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного типа (назначения).
- нормально закрытые (НЗ) клапаны предназначены для применения в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений.
Клапаны ОКС-1М имеют следующие пределы огнестойкости:
- ОКС-1М (60) – 1 час. В режиме нормально открытого (огнезадерживающего) клапана – EI 60. В режиме нормально закрытого клапана – EI 60.
- ОКС-1М (120) – 2 часа. В режиме нормально открытого (огнезадерживающего) клапана – EI 120; В режиме нормально закрытого клапана – EI 120.
Нормально открытые (НО) клапаны ОКС-1М оснащаются:
- электромеханическим приводом Polar Bear с возвратной пружиной, со встроенными микропереключателями и терморазмыкающим устройством на 72°C;
- электромагнитным приводом с концевым микропереключателем и тепловым замком на 72°C или 141°C.
Нормально закрытые (НЗ) клапаны оснащаются:
- электромеханическим реверсивным приводом Polar Bear со встроенными микропереключателями;
- электромагнитным приводом с концевым микропереключателем.
Система обозначения клапанов ОКС-1М
- Предел огнестойкости. 60 – 1 час; 120 – 2 часа.
- Тип привода заслонки: РВ — электромеханический или реверсивный привод Polar Bear 220В; PB (24) — электромеханический или реверсивный привод Polar Bear 24В; ЭМ — электромагнитный привод 220В; ЭМ (24) — электромагнитный привод 24В.
- Функциональное назначение. НО – нормально открытый (не указывается); НЗ – нормально закрытый;
- Размеры клапана. Ø мм.
- Тип соединения. Нп – ниппельное (не указывается); Ф — фланцевое.
Пример: ОКС-1М (60)-РВ-200 — клапан ОКС-1М с пределом огнестойкости 1 час, с электромеханическим приводом Polar Bear (220В), с нормально открытой заслонкой, диаметром 200 мм, с ниппельным соединением.
Технические характеристики приводов и способы управления заслонкой клапанов
| Клапан ОКС-1М круглый | Электромеханический привод Polar Bear с возвратной пружиной* | Реверсивный электромеханический привод Polar Bear | Электромагнитный |
| Способ перевода заслонки из исходного положения в рабочее (защитное)** | — автоматический по сигна-лам пожарной автоматики; | — автоматический по сигна-лам пожарной автоматики; | — автоматический по сигналам пожарной автоматики; |
| — автоматический при срабатывании ТРУ при Т > 72 °С; | — дистанционный с пульта управления; | — автоматический, при срабатывании теплового замка при Т > 72 °С (для НО клапанов); | |
| — дистанционный с пульта управления | — от тумблера в месте установке клапана | — дистанционный с пульта управления; | |
| — от тумблера в месте установке клапана | — от тумблера в месте установке клапана | ||
| — вручную от рычага на магните | |||
| Способ перевода заслонки из рабочего (защитного) положения в исходное | — дистанционный с пульта управления; | — вручную | |
| Механизм перевода заслонки: | |||
| — в рабочее положение | возвратная пружина | электродвигатель | возвратная пружина |
| — в исходное положение | электродвигатель | электродвигатель | - |
| Принцип срабатывания привода | отключение питающего напряжения или срабатывание ТРУ | переключение питающего напряжения | подача напряжения на электромагнит или разрыв теплового замка |
| Количество срабатываний | многократное при дистанционном взведении | многократное при ручном взведении | |
| Время поворота заслонки не более, с | |||
| — в рабочее положение | 90-120 | 60 | 2 |
| — в исходное положение | 26 | 60 | - |
| Потребляемая мощность приводом, Вт, не более: | 10 (при перемещении заслонки) 5 (при удержании заслонки в исходном положении) |
12 (при перемещении заслонки) 4 (в конечных положениях заслонки) |
60 (220В) 250 (24В) |
| Степень защиты | IP54 | IP54 | IP40 |
| Вспомогательные переключатели, А/В | два микропереключателя, 3/230 | микропереключатель, 5/250 | |
| Напряжение питания привода, В | 230 или 24 | 220 или 24 | |
