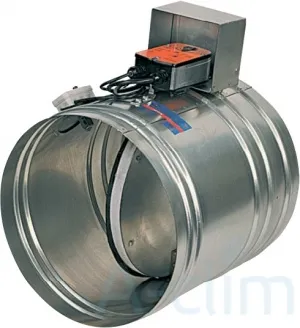

ОКС-1М(60) 710

Производитель:
Polar Bear (Полар Беар)
26 396 руб.
Купить

Противопожарные клапаны ОКС-1М (огнезадерживающие клапаны ОКС-1 М) Арктос предназначены для перекрытия вентиляционных каналов или проемов в ограждающих строительных конструкциях зданий и изготавливаются в двух исполнениях, в зависимости от функционального назначения:

  • нормально открытые (НО) (огнезадерживающие) клапаны ОКС-1М предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного типа (назначения).
  • нормально закрытые (НЗ) клапаны предназначены для применения в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений.

Клапаны ОКС-1М имеют следующие пределы огнестойкости:

  • ОКС-1М (60) – 1 час. В режиме нормально открытого (огнезадерживающего) клапана – EI 60. В режиме нормально закрытого клапана – EI 60.
  • ОКС-1М (120) – 2 часа. В режиме нормально открытого (огнезадерживающего) клапана – EI 120; В режиме нормально закрытого клапана – EI 120.

Нормально открытые (НО) клапаны ОКС-1М оснащаются:

  • электромеханическим приводом Polar Bear с возвратной пружиной, со встроенными микропереключателями и терморазмыкающим устройством на 72°C;
  • электромагнитным приводом с концевым микропереключателем и тепловым замком на 72°C или 141°C.

Нормально закрытые (НЗ) клапаны оснащаются:

  • электромеханическим реверсивным приводом Polar Bear со встроенными микропереключателями;
  • электромагнитным приводом с концевым микропереключателем.

Система обозначения клапанов ОКС-1М

  • Предел огнестойкости. 60 – 1 час; 120 – 2 часа.
  • Тип привода заслонки: РВ — электромеханический или реверсивный привод Polar Bear 220В; PB (24) — электромеханический или реверсивный привод Polar Bear 24В; ЭМ — электромагнитный привод 220В; ЭМ (24) — электромагнитный привод 24В.
  • Функциональное назначение. НО – нормально открытый (не указывается); НЗ – нормально закрытый;
  • Размеры клапана. Ø мм.
  • Тип соединения. Нп – ниппельное (не указывается); Ф — фланцевое.

Пример: ОКС-1М (60)-РВ-200 — клапан ОКС-1М с пределом огнестойкости 1 час, с электромеханическим приводом Polar Bear (220В), с нормально открытой заслонкой, диаметром 200 мм, с ниппельным соединением.

Технические характеристики приводов и способы управления заслонкой клапанов

 Клапан ОКС-1М круглый Электромеханический привод Polar Bear с возвратной пружиной* Реверсивный электромеханический привод Polar Bear Электромагнитный
Способ перевода заслонки из исходного положения в рабочее (защитное)** — автоматический по сигна-лам пожарной автоматики; — автоматический по сигна-лам пожарной автоматики; — автоматический по сигналам пожарной автоматики;
— автоматический при срабатывании ТРУ при Т > 72 °С; — дистанционный с пульта управления; — автоматический, при срабатывании теплового замка при Т > 72 °С (для НО клапанов);
— дистанционный с пульта управления — от тумблера в месте установке клапана — дистанционный с пульта управления;
— от тумблера в месте установке клапана   — от тумблера в месте установке клапана
    — вручную от рычага на магните
Способ перевода заслонки из рабочего (защитного) положения в исходное — дистанционный с пульта управления; — вручную
Механизм перевода заслонки:
— в рабочее положение возвратная пружина электродвигатель возвратная пружина
— в исходное положение электродвигатель электродвигатель -
Принцип срабатывания привода отключение питающего напряжения или срабатывание ТРУ переключение питающего напряжения подача напряжения на электромагнит
или разрыв теплового замка
Количество срабатываний многократное при дистанционном взведении многократное при ручном взведении
Время поворота заслонки не более, с
— в рабочее положение 90-120 60 2
— в исходное положение  26 60 -
Потребляемая мощность приводом, Вт, не более: 10 (при перемещении заслонки)
5 (при удержании заслонки в исходном положении)
12 (при перемещении заслонки)
4 конечных положениях заслонки)
60 (220В)
250 (24В)
Степень защиты IP54 IP54 IP40
Вспомогательные переключатели, А/В два микропереключателя, 3/230 микропереключатель, 5/250
Напряжение питания привода, В 230 или 24 220 или 24
