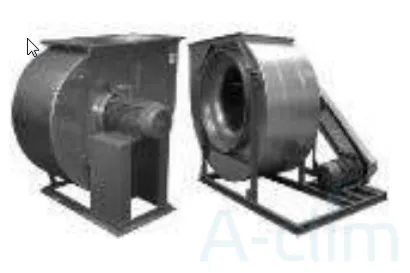

Вентилятор NARV4-Ду 400-Н 4 Т2
Радиальный вентилятор дымоудаления со спиральным корпусом NARV4-Ду 400-Н 4 Т2 произведен заводом Гранд Климат. Устанавливается в вытяжных системах противодымной вентиляции.
Варианты климатического исполнения:
- для умеренного климата (У) -45 С до +40С,
- для умеренного и холодного климата (УХЛ) от -60 С до +40 С
- для тропического климата (Т) от -10 С до +50 С
Характеристики вентиляционных установок НАРВ-ДУ:
- Тип исполнения - общепромышленное (Н)
- Корпус вентилятора и рабочее колесо изготовлены сварным способом и имеют покрытие порошковой краской
- Рабочее колесо радиального типа с листовыми лопатками, направленными назад
- Служат для выведения газов и дыма с температурой до 400 градусов не менее 120 минут
Технические характеристики
|
№ вентилятора |
Число лопаток рабочего колеса |
Ном. мощн., Вт |
Частота вращ., об/мин |
Макс. t, °С |
Размеры, мм |
|||
|
ØD |
Lmax |
L1 |
L2 |
|||||
|
4 |
6 |
0,37 |
1500 |
400 |
430 |
760 |
143 |
145 |
|
9 |
0,55 |
1500 |
400 |
430 |
760 |
143 |
145 |
|
|
6 |
3,0 |
3000 |
400 |
430 |
760 |
143 |
145 |
|
|
9 |
4,0 |
3000 |
400 |
430 |
760 |
143 |
145 |
|
В таблицах приводится уровень звуковой мощности Lw (дБА) вентилятора на номинальном режиме со стороны нагнетания. Уровень звуковой мощности со стороны всасывания на 3 дБ меньше. Уровень звуковой мощности в октавных полосах частот может быть определен из соотношения:
