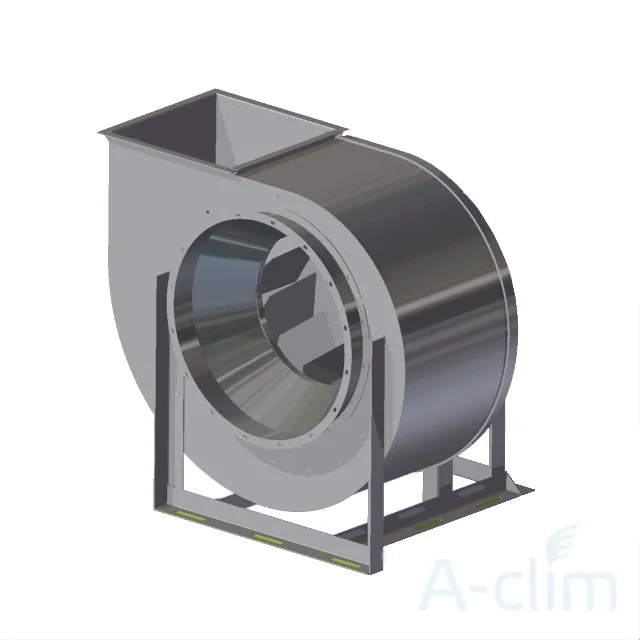

Вентилятор ВР 280-46-8 Ду-400-22
Радиальный вентилятор дымоудаления среднего давления ВР 280-46-8 Ду-400-22 произведен заводом Гранд Климат. Устанавливается в вытяжных системах противодымной вентиляции.
Устройства рассчитаны на среднее давление при одностороннем всасывании.
Характеристики вентиляционных установок ВР 280-46:
- Предназначены для работы в условиях малозапыленного воздуха и газа
- Предельный показатель концентрации пыли не должен превышать 100 мг/м3
- Корпус вентилятора и рабочее колесо изготовлены сварным способом и имеют покрытие порошковой краской
- Рабочее колесо радиального типа с листовыми лопатками, направленными назад
- Служат для выведения газов и дыма с температурой до 400-600 градусов не менее 120 минут
Габаритные и присоединительные размеры вентиляторов ВР 280-46 исп-1
|
Типоразмер вентилятора |
А, мм |
D, мм |
D1, мм |
F1, мм |
F2, мм |
F5, мм |
F6, мм |
H, мм |
Lmax, мм |
L, мм |
|
ВР 280-46 №5 |
324 |
502 |
537 |
350 |
350 |
382 |
382 |
650 |
1188 |
253 |
|
ВР 280-46 №6,3 |
410 |
633 |
668 |
441 |
441 |
472 |
472 |
720 |
1243 |
299 |
|
ВР 280-46 №8 |
520 |
803 |
850 |
560 |
560 |
592 |
592 |
905 |
1512 |
388 |
|
Типоразмер вентилятора |
L1, мм |
L2, мм |
L3, мм |
S, мм |
d, мм |
d1, мм |
d4, мм |
h, мм |
nотв., шт |
n1отв., шт |
n4отв., шт |
|
ВР 280-46 №5 |
505 |
95 |
- |
410 |
10 |
10 |
15 |
340 |
8 |
4 |
4 |
|
ВР 280-46 №6,3 |
497 |
153 |
- |
460 |
10 |
10 |
14 |
420 |
8 |
4 |
4 |
|
ВР 280-46 №8 |
838 |
212 |
- |
606 |
12 |
10 |
14 |
533 |
16 |
4 |
4 |
Технические характеристики
|
№вентилятора |
Ном. мощн., Вт |
Частота вращ., об/мин |
Макс. t, °С |
Масса, кг |
|
8 |
15,0 |
750 |
400 |
418 |
|
18,5 |
750 |
400 |
473 |
|
|
22,0 |
750 |
400 |
489 |
|
|
30,0 |
750 |
400 |
558 |
|
|
37,0 |
1000 |
400 |
618 |
|
|
45,0 |
1000 |
400 |
664 |
Акустические характеристики
| Номер вентилятора | Частота вращения на раб. колесе, об/мин. |
Значение Lpi в октавных полосах f, Гц | LpA, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВР 280-46 №5 | 1000 | 87 | 88 | 92 | 94 | 90 | 86 | 81 | 73 | 94 |
| 1500 | 97 | 98 | 102 | 104 | 100 | 96 | 91 | 83 | 104 | |
| ВР 280-46 №6,3 | 750 | 88 | 89 | 93 | 95 | 91 | 87 | 82 | 74 | 93 |
| 1000 | 96 | 97 | 101 | 103 | 99 | 95 | 90 | 82 | 110 | |
| ВР 280-46 №8 | 750 | 96 | 97 | 101 | 103 | 99 | 95 | 90 | 82 | 103 |
| 1000 | 103 | 104 | 108 | 110 | 106 | 102 | 97 | 89 | 110 | |
Акустические характеристики вентиляторов ВР 280-46 измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
