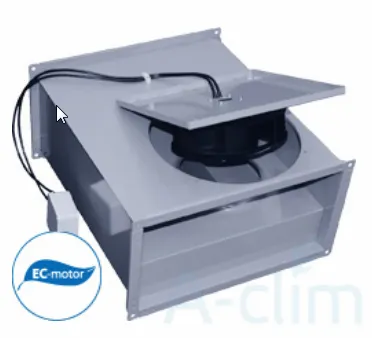

Вентилятор RKB 300x150 B1 EC
Технические и конструктивные особенности:
- RKB 300x150 B1 EC разработаны для вентканалов с прямоугольным сечением.
- В устройство входит электронно-коммутируемый двигатель с внешним ротором и рабочим колесом, лопатки которого загнуты назад.
- Двигатель и рабочее колесо расположены на пластине, которая откидывается и тем самым обеспечивает легкий доступ к устройствам.
- Защита от перегрузки предусмотрена для каждого двигателя.
- Крепится устройство независимо от положения в пространстве.
- Предусмотрена регулировка скорости от 0 до 100% (с помощью потенциометра или с использованием внешнего сигнала 0-10 В).
- В конструкции используется стальной корпус
Технические характеристики
| Модель | Напря- | Ном. | Ток, | Частота | Макс. t, | Размеры, мм | Вес, | Схема | |||||
| жение, | мощн., | А | вращ., | °С | кг | эл. | |||||||
| В/Гц | Вт | об/мин | a | b | d | e | f | h | подкл. | ||||
| RKB 300х150 B1 EC | 230/50 | 113 | 0,90 | 3700 | 60 | 300 | 150 | 375 | 172 | 343 | 193 | 6,2 | 31 |
| RKB 400х200 C1 EC | 230/50 | 162 | 1,26 | 2650 | 60 | 400 | 200 | 502 | 222 | 443 | 243 | 9,7 | 31 |
Шумовые характеристики
| Модель | LpA | LwA | LwA | ||||||||
| дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| RKB 300х150 B1 EC | К входу | 71 | 78 | 55 | 63 | 72 | 74 | 67 | 66 | 67 | 60 |
| К выходу | 77 | 84 | 61 | 66 | 76 | 79 | 75 | 78 | 74 | 66 | |
| К окружению | 57 | 64 | 36 | 50 | 52 | 61 | 57 | 55 | 49 | 42 | |
| RKB 400х200 C1 EC | К входу | 64 | 81 | 64 | 72 | 78 | 74 | 68 | 65 | 64 | 55 |
| К выходу | 77 | 84 | 64 | 71 | 79 | 79 | 75 | 73 | 69 | 61 | |
| К окружению | 60 | 67 | 40 | 45 | 63 | 64 | 54 | 50 | 45 | 38 | |
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
| Номер кривой на графике | 4 | 3 | 2 | 1 |
| Сигнал управления, В | 10 | 8 | 7 | 5,5 |
