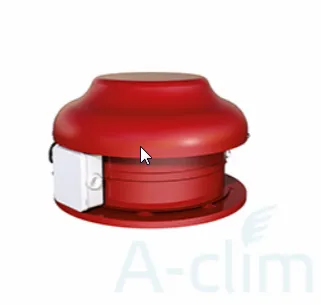

Вентилятор TKC 400 В красный w кабель
Вентилятор крышный Ostberg TKC 400 В красный w кабель устанавливается в круглых вентканалах. В конструкцию входит асинхронный двигатель, ротор с лопатками загнутыми назад и усиленными подшипниками. Стальной корпус имеет полимерное антикоррозийное покрытие. В модели предусмотрен боковой выброс воздуха. Тип присоединения - круглый.
Основные особенности:
- Установка производится только в вертикальном положении.
- Возможно регулирование скорости от 0 до 100%, путем изменения напряжения (используется бесшаговый тиристор или 5-ти ступенчатый трансформатор).
- Предусмотрена встроенная защита от перегрева.
- Не предназначены к эксплуатации во взрывоопасных помещениях.
- Не допускается присоединение к дымоходам.
- Не используются в условиях повышенного содержания пылевых и других частиц.
Чертеж и размеры
|
Модель |
Размеры, мм |
||
|
с |
d |
e |
|
|
TKC 300 А |
195 |
340 |
350 |
|
TKC 300 В |
195 |
340 |
350 |
|
TKC 300 С |
195 |
340 |
350 |
|
TKC 400 А |
208 |
450 |
450 |
|
TKC 400 В |
208 |
450 |
450 |
|
TKC 400 С |
208 |
450 |
450 |
|
TKC 400 С ErP |
208 |
450 |
450 |
Технические характеристики
|
Ostberg |
Расход по воздуху, м3/ч |
Макс. полное давление, Па |
Напря-жение, В/Гц |
Ном. мощн., Вт |
Ток, А |
Частота вращ., об/мин |
Макс. t, °С |
Вес, кг |
|
TKC 300 А |
300 |
300 |
230/50 |
44 |
0,19 |
1700 |
80 |
4,1 |
|
TKC 300 В |
350 |
305 |
230/50 |
45 |
0,20 |
2250 |
90 |
4,2 |
|
TKC 300 С |
460 |
360 |
230/50 |
71 |
0,31 |
2460 |
70 |
4,3 |
|
TKC 400 А |
700 |
380 |
230/50 |
91 |
0,42 |
1850 |
70 |
6,0 |
|
TKC 400 В |
850 |
420 |
230/50 |
113 |
0,50 |
2580 |
60 |
6,1 |
|
TKC 400 С |
1100 |
550 |
230/50 |
172 |
0,76 |
2420 |
45 |
6,7 |
|
TKC 400 С ErP |
274 |
627 |
230/50 |
141 |
0,62 |
2760 |
80 |
6,6 |
Шумовые характеристики
