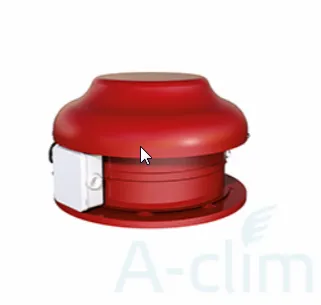

Вентилятор TKC 400 C EC красный w кабель
Вентилятор крышный Ostberg TKC 400 C EC красный w кабель устанавливается в круглых вентканалах. В конструкцию входит электронно коммутируемый (ЕС)двигатель, внешний ротор с лопатками загнутыми назад и усиленными подшипниками. Стальной корпус имеет полимерное антикоррозийное покрытие. В модели предусмотрен боковой выброс воздуха. Тип присоединения - круглый.
Основные особенности:
- Установка производится только в вертикальном положении.
- Возможно регулирование скорости от 0 до 100%, путем изменения напряжения (используется бесшаговый тиристор или 5-ти ступенчатый трансформатор).
- Предусмотрена встроенная защита от перегрева.
- Не предназначены к эксплуатации во взрывоопасных помещениях.
- Не допускается присоединение к дымоходам.
- Не используются в условиях повышенного содержания пылевых и других частиц.
Чертеж и размеры
|
Модель |
Размеры, мм |
||
|
с |
d |
e |
|
|
TKC 300 С (EC) |
194 |
343 |
350 |
|
TKC 400 С (EC) |
208 |
450 |
450 |
Технические характеристики
|
Модель |
Расход по воздуху, м3/ч |
Макс. полное давление, Па |
Напря-жение, В/Гц |
Ном. мощн., Вт |
Ток, А |
Частота вращ., об/мин |
Макс. t, °С |
Вес, кг |
|
TKC 300 С ЕС |
600 |
620 |
230/50 |
94 |
0,78 |
3770 |
60 |
4,3 |
|
TKC 400 С ЕС |
950 |
620 |
230/50 |
155 |
1,23 |
3350 |
60 |
4,9 |
Шумовые характеристики
Схема подключения
