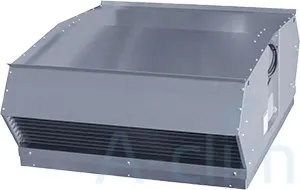

Вытяжной вентилятор TKH 560 C1 EC относится к крышному типу. Произведен торговой маркой Ostberg. Предусмотрен горизонтальный выброс воздуха. На выходных отверстиях установлены решетки. Оснащен энергоэффективным ЕС двигателем.

Особенности вентиляционных установок серии TKK :

Для изготовления корпуса применяется оцинкованная сталь
Расход воздуха до 17.000 м³/ч (4,80 м³/с)
Степень защиты двигателя вентилятора IP 44 и IP 54, клеммной коробки - IP 54.
Регулирование скорости может осуществляться в плавном режиме от 0 до 100 % посредством потенциометра
Возможна установка только горизонтально
Встроенные термоконтакты предотвращают перегрев движущегося механизма
Частое включение/выключение питания не рекомендовано

Технические характеристики

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм					Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.	Размеры, мм					кг	эл.
	В/Гц	Вт		об/мин		двигателя	 A	B	C	D	E		подкл.
TKH 560 B1 EC	230/50	323	1,41	1650	60	IP 54	564	729	50	286	564	23,5	32
TKH 560 C1 EC	230/50	855	3,75	2210	60	IP 54	564	729	50	286	564	25,8	33
TKH 560 E3 EC	400/50	1250	1,94	2490	60	IP 54	564	729	50	286	564	25,8	34

Шумовые характеристики

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
TKH 560 B1 EC	К входу	49	77	63	72	70	72	66	63	62	54
TKH 560 B1 EC	К окружению	49	77	48	63	68	72	71	68	65	54
TKH 560 C1 EC	К входу	57	85	63	69	80	80	77	74	72	68
TKH 560 C1 EC	К окружению	58	86	52	63	77	79	81	80	75	69
TKH 560 E3 EC	К входу	60	88	67	72	81	83	81	79	76	71
TKH 560 E3 EC	К окружению	63	91	59	66	82	83	85	85	80	74

LwA tot - общий уровень шума, дБ(А);

LwA - уровень шума в октавном диапазоне, дБ(А);

LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

Номер кривой на графике	4	3	2	1
Сигнал управления, В	10	8,5	7	5
