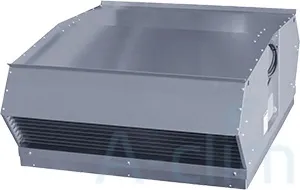

Вытяжной вентилятор TKH 560 A1 относится к крышному типу. Произведен торговой маркой Ostberg. Предусмотрен горизонтальный выброс воздуха. На выходных отверстиях установлены решетки.

Особенности вентиляционных установок серии TKK :

Для изготовления корпуса применяется оцинкованная сталь
Расход воздуха до 17.000 м³/ч (4,80 м³/с)
Регулирование скорости может осуществляться в плавном режиме от 0 до 100 % посредством 5-ти ступенчатого или электронного регулятора
Возможна установка только горизонтально
Встроенные термоконтакты предотвращают перегрев движущегося механизма
Частое включение/выключение питания не рекомендовано

Технические характеристики

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм						Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		двигателя	A	B	C	D	E	F		подкл.
TKH 560 A1	230/50	128	0,57	1280	75	IP 44	560	638	41	218	558	560	15,4	1
TKH 560 B3	400/50	332	0,59	1290	40	IP 44	560	711	50	279	550	560	24,0	4
TKH 560 С1	230/50	497	3,18	1380	60	IP 54	564	729	50	286	-	571	25,2	5
TKH 560 С3	400/50	435	0,83	1320	60	IP 54	564	729	50	286	-	571	23,7	4

Шумовые характеристики

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
TKH 560 A1	К входу	41	69	58	64	63	62	55	57	52	43
TKH 560 A1	К окружению	42	70	42	57	62	65	64	63	58	49
TKH 560 B3	К входу	52	80	65	73	74	72	71	70	67	60
TKH 560 B3	К окружению	49	77	40	55	64	68	72	73	66	58
TKH 560 С1	К входу	49	77	58	70	70	71	66	65	62	68
TKH 560 С1	К окружению	47	75	42	64	66	68	69	67	62	63
TKH 560 С3	К входу	47	75	58	68	69	69	64	62	59	68
TKH 560 С3	К окружению	45	73	40	59	65	67	66	64	60	64

LwA tot - общий уровень шума, дБ(А);

LwA - уровень шума в октавном диапазоне, дБ(А);

LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

Номер кривой на графике	5	4	3	2	1
Напряжение, В	230	165	135	110	80
Напряжение, В	400	240	185	145	95
