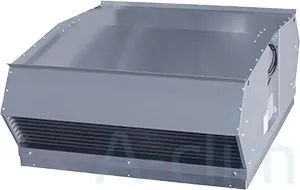

Вентилятор TKH 760 B3 ErP
Вытяжной вентилятор TKH 760 B3 ErP относится к крышному типу. Произведен торговой маркой Ostberg. Предусмотрен горизонтальный выброс воздуха. На выходных отверстиях установлены решетки.
Особенности вентиляционных установок серии TKK :
- Для изготовления корпуса применяется оцинкованная сталь
- Расход воздуха до 17.000 м³/ч (4,80 м³/с)
- Регулирование скорости может осуществляться в плавном режиме от 0 до 100 % посредством 5-ти ступенчатого или электронного регулятора
- Возможна установка только горизонтально
- Встроенные термоконтакты предотвращают перегрев движущегося механизма
- Частое включение/выключение питания не рекомендовано
Технические характеристики
| Модель | Напря- | Ном. | Ток, | Част. | Макс. | Степень | Размеры, мм | Вес, | Схема | |||||
| жение | мощн. | А | вращ., | t, °С | защиты эл. | кг | эл. | |||||||
| В/Гц | Вт | об/мин | двигателя | A | B | C | D | E | F | подкл. | ||||
| TKH 760 A1 | 230/50 | 306 | 1,38 | 920 | 70 | IP 44 | 760 | 960 | 50 | 312 | 750 | 760 | 48,0 | 5 |
| TKH 760 B3 | 400/50 | 810 | 1,5 | 1350 | 70 | IP 44 | 760 | 960 | 50 | 312 | 750 | 760 | 51,0 | 4 |
| TKH 760 A3 | 400/50 | 399 | 0,85 | 920 | 60 | IP 54 | 763 | 1023 | 50 | 437 | - | 769 | 50,8 | 4 |
| TKH 760 B3 ErP | 400/50 | 691 | 1,5 | 870 | 60 | IP 54 | 763 | 1023 | 50 | 437 | - | 769 | 57,5 | 4 |
| TKH 760 C3 | 400/50 | 1210 | 2,7 | 1360 | 60 | IP 54 | 763 | 1023 | 50 | 437 | - | 769 | 59,7 | 4 |
Шумовые характеристики
| Модель | LpA | LwA | LwA | ||||||||
| дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| TKH 760 A1 | К входу | 43 | 71 | 54 | 62 | 64 | 63 | 63 | 63 | 58 | 50 |
| К окружению | 41 | 69 | 36 | 52 | 52 | 58 | 66 | 63 | 57 | 49 | |
| TKH 760 B3 | К входу | 54 | 82 | 62 | 71 | 76 | 74 | 73 | 75 | 71 | 64 |
| К окружению | 52 | 80 | 45 | 62 | 66 | 70 | 77 | 75 | 70 | 60 | |
| TKH 760 A3 | К входу | 44 | 72 | 58 | 67 | 65 | 63 | 60 | 62 | 66 | 51 |
| К окружению | 40 | 68 | 51 | 56 | 61 | 62 | 62 | 59 | 59 | 45 | |
| TKH 760 B3 ErP | К входу | 50 | 78 | 68 | 73 | 70 | 68 | 67 | 66 | 67 | 61 |
| К окружению | 43 | 71 | 67 | 62 | 63 | 65 | 65 | 63 | 62 | 52 | |
| TKH 760 C3 | К входу | 55 | 83 | 63 | 72 | 75 | 76 | 73 | 73 | 73 | 75 |
| К окружению | 53 | 81 | 53 | 71 | 73 | 76 | 75 | 72 | 70 | 67 | |
LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).
| Номер кривой на графике | 5 | 4 | 3 | 2 | 1 |
| Напряжение, В | 230 | 165 | 135 | 110 | 80 |
| 400 | 240 | 185 | 145 | 95 |
Схема подключения
