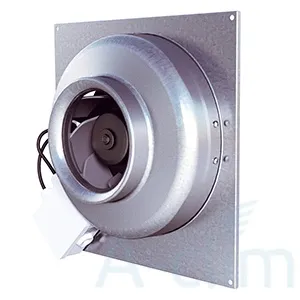

Настенный вентилятор KVFU 200 A EC
Вентилятор настенный KVFU 200 A EC произведен компанией Ostberg. В комплекте имеет монтажную пластину. Присоединяется к круглым воздуховодам.
Технические и конструктивные особенности:
- В устройство входит ЕС двигатель с внешним ротором и рабочим колесом, лопатки которого загнуты назад
- Монтируется в системе круглых воздуховодов
- Монтаж настенный за счет квадратной опоры
- Корпус изготовлен из листовой оцинкованной стали
- Слой звукоизоляции толщиной 500 мм
- Встроенная защита от перегрузки в двигателе
- Контроль скорости при помощи внешнего сигнала и потенциометра
Расход воздуха до 1760 м3/ч.
Чертеж и размеры
Технические характеристики
|
Модель |
Напря- |
Ном. |
Ток, |
Частота |
Макс. |
Вес, |
|
KVFU 100 C EC |
230/50/60 |
100 |
0,79 |
3570 |
60 |
2,7 |
|
KVFU 125 C EC |
230/50/60 |
98 |
0,79 |
3550 |
60 |
2,7 |
|
KVFU 160 B EC |
230/50/60 |
98 |
0,81 |
3550 |
60 |
2,8 |
|
KVFU 160 C EC |
230/50/60 |
125 |
0,97 |
2870 |
60 |
3,3 |
|
KVFU 200 A EC |
230/50/60 |
122 |
0,96 |
2840 |
60 |
3,4 |
|
KVFU 200 B EC |
230/50/60 |
154 |
1,2 |
3260 |
50 |
3,6 |
|
KVFU 250 A EC |
230/50/60 |
122 |
0,96 |
2870 |
60 |
3,4 |
|
KVFU 250 B EC |
230/50/60 |
152 |
1,18 |
3300 |
50 |
3,6 |
|
KVFU 315 B EC |
230/50/60 |
158 |
1,23 |
2930 |
50 |
4,4 |
|
KVFU 315 C EC |
230/50/60 |
219 |
0,99 |
2530 |
60 |
5,9 |
Шумовые характеристики
Схема подключения
