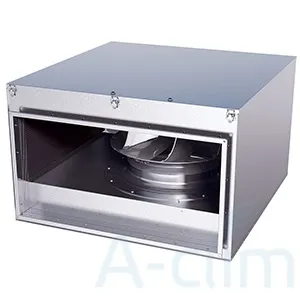

Вентилятор IRB 400x200 B1 ErP
Канальный вентилятор IRB 400x200 B1 ErP произведен компанией Ostberg. Устанавливается в воздуховодах с прямоугольным сечением.
Технические и конструктивные особенности:
- В устройство входит асинхронный (АC) двигатель с внешним ротором и рабочим колесом, лопатки которого загнуты назад
- Предусмотрен слой звукоизоляции 50мм, уменьшающий акустические шумы
- Защита от перегрузки предусмотрена для каждого двигателя
- Могут работать с холодным воздухом
- Выдерживают повышенное статическое давление
Модель IRB 400x200 B1 ErP соответствует директиве EгP (директива по оборудованию, связанному с потреблением электроэнергии) по энергосбережению.
Чертеж и размеры
Технические характеристики
|
Модель |
Напря- |
Ном. |
Ток, |
Частота |
Макс. |
Вес, |
|
IRB 400x200 B1 ErP |
230/50 |
172 |
0,74 |
2670 |
80 |
24,3 |
|
IRB 500x250 B1 ErP |
230/50 |
164 |
0,72 |
2690 |
80 |
36,3 |
|
IRB 500x250 E1 ErP |
230/50 |
233 |
1,02 |
2740 |
80 |
36,8 |
|
IRB 600x300 B1 ErP |
230/50 |
197 |
1,01 |
1380 |
80 |
44,5 |
|
IRB 600x300 B3 ErP |
400/50 |
240 |
0,45 |
1340 |
80 |
44,7 |
|
IRB 600x350 B3 ErP |
400/50 |
235 |
0,45 |
1330 |
80 |
49 |
|
IRB 600x350 C1 ErP |
230/50 |
348 |
1,8 |
1390 |
60 |
51,5 |
|
IRB 600x350 D1 ErP |
230/50 |
476 |
2,19 |
1390 |
80 |
51,2 |
|
IRB 600x350 D3 ErP |
400/50 |
427 |
0,79 |
1330 |
70 |
50,6 |
|
IRB 700x400 B3 ErP |
400/50 |
401 |
0,82 |
920 |
80 |
64 |
|
IRB 700x400 D1 ErP |
230/50 |
527 |
2,4 |
1330 |
80 |
63,2 |
|
IRB 700x400 E3 ErP |
400/50 |
818 |
1,55 |
1430 |
80 |
69,2 |
|
IRB 800x500 B3 ErP |
400/50 |
656 |
1,46 |
880 |
75 |
86,9 |
|
IRB 800x500 D1 ErP |
230/50 |
1490 |
6,6 |
1360 |
70 |
93,6 |
|
IRB 800x500 E3 ErP |
400/50 |
1190 |
2,68 |
1360 |
80 |
89,1 |
|
IRB 800x500 L3 ErP |
400/50 |
2370 |
4,5 |
1350 |
50 |
90,9 |
|
IRB 400x200 E1 ErP |
230/50 |
228 |
0,99 |
2760 |
80 |
24,9 |
|
IRB 400x200 A1 |
230/50 |
109 |
0,48 |
2480 |
75 |
23,6 |
|
IRB 600x350 E1 ErP |
230/60/50 |
766 |
3,33 |
1400 |
60 |
54,4 |
|
IRB 500x250 A1 |
230/50 |
136 |
0,6 |
1270 |
75 |
38 |
|
IRB 600x300 C1 ErP |
230/50 |
353 |
1,82 |
1420 |
65 |
47,2 |
|
IRB 500x250 C1 ErP |
230/50 |
186 |
0,57 |
1390 |
80 |
33,1 |
|
IRB 700x400 F1 ErP |
230/50 |
989 |
4,61 |
1400 |
80 |
73,3 |
|
IRB 800x500 A1 ErP |
230/50 |
824 |
4,43 |
890 |
75 |
94,9 |
|
IRB 1000x500 J3 ErP |
400/50 |
1170 |
2,89 |
900 |
75 |
112,7 |
|
IRB 1000x500 G3 ErP |
400/50 |
1260 |
3,29 |
930 |
70 |
111 |
Шумовые характеристики
Схема подключения
