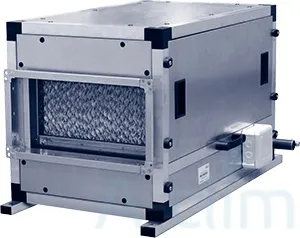

Увлажнитель КХМ-65 1000x600-ЦТ-К

Канальный увлажнитель КХМ-65 1000x600-ЦТ-К произведен заводом Арктос. Используется для испарительного увлажнения и адиабатического охлаждения воздуха. Относится к серии устройств, имеющих орошаемую насадку.

Характеристики устройств КХМ:

• Установлены увлажняющие кассеты, производимые из материала GLASmat.
• Эффективность увлажнения 65%
• Предусмотрены прямоугольные фланцы для присоединения
• Все рабочие элементы производятся из нержавеющей стали
• Работает по принципу системы оборотного водоснабжения

1 - увлажняющая кассета

2 - циркуляционный насос

3 - коллектор с расходомерами

4 - водораспределительный коллектор

5 - электромагнитный клапан

6 - датчик уровня воды в поддоне

7 - линия отводного потока

8 - линия опорожнения поддона

9 - запорный вентиль

10 - аварийный перелив

Характеристики устройств КХМ

Модель	Fж.с.,	Расход воздуха		Расход воды		Размеры, мм							Вес, кг
	м2	Lmin...Lmax,	Lnom,1	Wувл,	Wполн,2	a	b	c	d	e	f	h	Сухой	Влаж- ный
		м3/ч	м3/ч	л/ч	л/ч
КХМ-65 400x200-ЦМ-К	0,0635	229...1144	801	4,3	5,6...10,3	400	200	465	485	165	100	33	51	63
КХМ-65 400x400-ЦМ-К	0,1357	489...2443	1710	9,2	12,0...21,2	400	400	465	685	165	100	33	58	70
КХМ-65 450x450-ЦМ-К	0,2194	790...3950	2765	14,9	19,4...32,9	450	450	565	785	190	100	58	70	86
КХМ-65 500x250-ЦМ-К	0,1042	375...1875	1313	7,1	9,2...19,1	500	250	565	535	165	100	33	60	75
КХМ-65 500x300-ЦМ-К	0,1272	458...2290	1603	8,7	11,3...20,7	500	300	565	585	165	100	33	61	76
КХМ-65 500x500-ЦМ-К	0,2194	790...3950	2765	14,9	19,4...32,9	500	500	565	785	165	100	33	65	81
КХМ-65 600x300-ЦМ-К	0,1548	557...2787	1951	10,5	13,7...22,5	600	300	665	585	165	100	33	67	85
КХМ-65 600x350-ЦМ-К	0,1941	699...3494	2446	13,2	17,2...31,2	600	350	665	685	170	100	33	72	91
КХМ-65 600x600-ЦМ-К	0,3231	1163...5816	4072	22,0	28,6...52,0	600	600	665	885	165	100	33	79	99
КХМ-65 700x400-ЦМ-К	0,2485	895...4474	3132	16,9	22,0...40,9	700	400	765	685	165	100	33	78	99
КХМ-65 700x700-ЦТ-К	0,4159	1497...7486	5240	28,3	36,8...70,3	700	700	860	885	110	100	80	95	121
КХМ-65 750x750-ЦТ-К	0,5310	1912...9558	6691	36,1	47,0...90,1	750	750	960	985	120	100	105	107	137
КХМ-65 800x400-ЦТ-К	0,3437	1237...6186	4330	23,4	30,4...53,4	800	400	860	785	240	100	30	92	117
КХМ-65 800x500-ЦТ-К	0,3437	1237...6186	4330	23,4	30,4...53,4	800	500	860	785	165	100	30	90	115
КХМ-65 850x850-ЦТ-К	0,5310	1912...9558	6691	36,1	47,0...90,1	850	850	960	985	105	100	55	103	133
КХМ-65 1000x500-ЦТ-К	0,4389	1580...7900	5530	29,9	38,8...71,9	1000	500	1060	785	165	100	30	102	134
КХМ-65 1000x600-ЦТ-К	0,3882	1398...6988	4891	26,4	34,3...62,4	1000	600	1360	805	100	260	180	149	186
КХМ-65 1200x600-ЦТ-К	0,4785	1723...8613	6029	32,6	42,3...80,6	1200	600	1580	805	100	260	190	178	224
КХМ-65 1400x800-ЦТ-К	1,0872	3914...19570	13699	74,0	96,2...182,0	1400	800	1950	990	95	200	275	230	289

1) Характеристики увлажнителей КХМ приведены для условий, указанных в табл. "Параметры на номинальном режиме".

2) Полный расход воды на увлажнение Wполн. равен сумме расходов воды на испарение Wувл. и отводного потока; расход отводного потока необходимо настроить по месту, в зависимости от качества воды (см. таблицу “Рекомендации по качеству воды...”).

Параметры на номинальном режиме

Модель	Эффективность при расходе воздуха	Температура воздуха на входе	Влагосодержание воздуха на входе	Температура воздуха на выходе	Относит. влажность воздуха на выходе	Влагосодержание воздуха на выходе	Увеличение влагосодержание
	Lnom, ηувл, %	t1, °C	d1, г/кг	t2, °C	ϕ2, %	d2, г/кг	∆d, г/кг
КХМ-65...	0,58	30	0,2	18,7	35	4,7	4,5
КХМ-75...	0,67	35	0,2	19,9	42	6,2	6,0
КХМ-85...	0,81	38	0,2	18,2	61	8,1	7,9
КХМ-95...	0,92	38	0,2	15,5	83	9,2	9,0

Рекомендации по качеству воды для увлажнителей КХМ*

Параметр	Ед. измерения	Значение
Удельная проводимость	мкСименс/см	100...550
Жёсткость (CaCO3)	ppm	50...170
Хлориды (Cl)	ppm	<55
Водородный показатель pH	—	6...8
Масла и жиры	ppm	<2
Общее количество растворенных твердых веществ	ppm	<550
Взвешенные вещества	ppm	<5
*Оптимальные физико-химические свойства воды, при которых обеспечивается максимальный срок службы увлажняющих кассет.

Схема подключения
