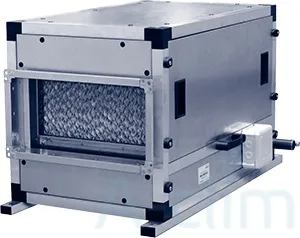

Увлажнитель КХМ-75 1000x500-ЦТ-К

Производитель:: Арктос (Arktos)

цена по запросу

Описание

Канальный увлажнитель КХМ-75 1000x500-ЦТ-К произведен заводом Арктос. Используется для испарительного увлажнения и адиабатического охлаждения воздуха. Относится к серии устройств, имеющих орошаемую насадку.

Характеристики устройств КХМ:

Установлены увлажняющие кассеты, производимые из материала GLASmat.
Эффективность увлажнения 65%
Предусмотрены прямоугольные фланцы для присоединения
Все рабочие элементы производятся из нержавеющей стали
Работает по принципу системы оборотного водоснабжения

1 - увлажняющая кассета

2 - циркуляционный насос

3 - коллектор с расходомерами

4 - водораспределительный коллектор

5 - электромагнитный клапан

6 - датчик уровня воды в поддоне

7 - линия отводного потока

8 - линия опорожнения поддона

9 - запорный вентиль

10 - аварийный перелив

Характеристики устройств КХМ

Модель	Fж.с., м2	Расход воздуха		Расход воды		Размеры, мм							Вес, кг
		Lmin...Lmax, м3/ч	Lnom,1 м3/ч	Wувл, л/ч	Wполн,2 л/ч	a	b	c	d	e	f	h	Сухой	Влажный
		Lmin...Lmax, м3/ч	Lnom,1 м3/ч	Wувл, л/ч	Wполн,2 л/ч	a	b	c	d	e	f	h	Сухой	Влажный
КХМ-75 400x200-ЦМ-К	0,0635	229...1144	801	5,8	7,5...17,8	400	200	465	485	165	100	33	52	64
КХМ-75 400x400-ЦМ-К	0,1357	489...2443	1710	12,3	16,0...30,3	400	400	465	685	165	100	33	59	72
КХМ-75 450x450-ЦМ-К	0,2194	790...3950	2765	19,9	25,9...43,9	450	450	565	785	190	100	58	71	88
КХМ-75 500x250-ЦМ-К	0,1042	375...1875	1313	9,5	12,3...21,5	500	250	565	535	165	100	33	60	76
КХМ-75 500x300-ЦМ-К	0,1272	458...2290	1603	11,5	15,0...29,5	500	300	565	585	165	100	33	62	78
КХМ-75 500x500-ЦМ-К	0,2194	790...3950	2765	19,9	25,9...43,9	500	500	565	785	165	100	33	66	83
КХМ-75 600x300-ЦМ-К	0,1548	557...2787	1951	14,0	18,3...32,0	600	300	665	585	165	100	33	68	87
КХМ-75 600x350-ЦМ-К	0,1941	699...3494	2446	17,6	22,9...41,6	600	350	665	685	170	100	33	73	93
КХМ-75 600x600-ЦМ-К	0,3231	1163...5816	4072	29,3	38,1...65,3	600	600	665	885	165	100	33	80	101
КХМ-75 700x400-ЦМ-К	0,2485	895...4474	3132	22,5	29,3...52,5	700	400	765	685	165	100	33	79	102
КХМ-75 700x700-ЦТ-К	0,4159	1497...7486	5240	37,7	49,0...91,7	700	700	860	885	110	100	80	97	126
КХМ-75 750x750-ЦТ-К	0,5310	1912...9558	6691	48,2	62,6...108,2	750	750	960	985	120	100	105	110	142
КХМ-75 800x400-ЦТ-К	0,3437	1237...6186	4330	31,2	40,5...73,2	800	400	860	785	240	100	30	93	121
КХМ-75 800x500-ЦТ-К	0,3437	1237...6186	4330	31,2	40,5...73,2	800	500	860	785	165	100	30	91	119
КХМ-75 850x850-ЦТ-К	0,5310	1912...9558	6691	48,2	62,6...108,2	850	850	960	985	105	100	55	105	137
КХМ-75 1000x500-ЦТ-К	0,4389	1580...7900	5530	39,8	51,8...93,8	1000	500	1060	785	165	100	30	104	138
КХМ-75 1000x600-ЦТ-К	0,3882	1398...6988	4891	35,2	45,8...83,2	1000	600	1360	805	100	260	180	151	190
КХМ-75 1200x600-ЦТ-К	0,4785	1723...8613	6029	43,4	56,4...103,4	1200	600	1580	805	100	260	190	181	230
КХМ-75 1400x800-ЦТ-К	1,0872	3914...19570	13699	98,6	128,2...224,6	1400	800	1950	990	95	200	275	234	299

1) Характеристики увлажнителей КХМ приведены для условий, указанных в табл. "Параметры на номинальном режиме".

2) Полный расход воды на увлажнение Wполн. равен сумме расходов воды на испарение Wувл. и отводного потока; расход отводного потока необходимо настроить по месту, в зависимости от качества воды (см. таблицу “Рекомендации по качеству воды...”).

Параметры на номинальном режиме

Модель	Эффективность при расходе воздуха	Температура воздуха на входе	Влагосодержание воздуха на входе	Температура воздуха на выходе	Относит. влажность воздуха на выходе	Влагосодержание воздуха на выходе	Увеличение влагосодержание
Модель	L_nom, η_увл, %	t₁, °C	d₁, г/кг	t₂, °C	ϕ₂, %	d₂, г/кг	∆d, г/кг
КХМ-65...	0,58	30	0,2	18,7	35	4,7	4,5
КХМ-75...	0,67	35	0,2	19,9	42	6,2	6,0
КХМ-85...	0,81	38	0,2	18,2	61	8,1	7,9
КХМ-95...	0,92	38	0,2	15,5	83	9,2	9,0

Параметр	Ед. измерения	Значение
Удельная проводимость	мкСименс/см	100...550
Жёсткость (CaCO₃)	ppm	50...170
Хлориды (Cl)	ppm	<55
Водородный показатель pH	—	6...8
Масла и жиры	ppm	<2
Общее количество растворенных твердых веществ	ppm	<550
Взвешенные вещества	ppm	<5

*Оптимальные физико-химические свойства воды, при которых обеспечивается максимальный срок службы увлажняющих кассет.
