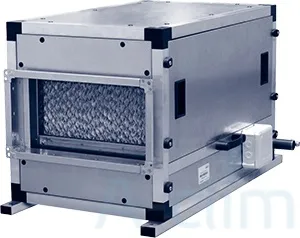

Увлажнитель КХМ-85 1000x500-ЦТ-К
Канальный увлажнитель КХМ-85 1000x500-ЦТ-К произведен заводом Арктос. Используется для испарительного увлажнения и адиабатического охлаждения воздуха. Относится к серии устройств, имеющих орошаемую насадку.
Характеристики устройств КХМ:
- Установлены увлажняющие кассеты, производимые из материала GLASmat.
- Эффективность увлажнения 85%
- Предусмотрены прямоугольные фланцы для присоединения
- Все рабочие элементы производятся из нержавеющей стали
- Работает по принципу системы оборотного водоснабжения
1 - увлажняющая кассета
2 - циркуляционный насос
3 - коллектор с расходомерами
4 - водораспределительный коллектор
5 - электромагнитный клапан
6 - датчик уровня воды в поддоне
7 - линия отводного потока
8 - линия опорожнения поддона
9 - запорный вентиль
10 - аварийный перелив
Характеристики устройств КХМ
|
Модель |
Fж.с., м2 |
Расход воздуха |
Расход воды |
Размеры, мм |
Вес, кг |
|||||||||
|
Lmin...Lmax, м3/ч |
Lnom,1 м3/ч |
Wувл, л/ч |
Wполн,2 л/ч |
a |
b |
c |
d |
e |
f |
h |
Сухой |
Влажный |
||
|
КХМ-85 400x200-ЦМ-К |
0,0635 |
229...1144 |
801 |
7,6 |
9,9...19,6 |
400 |
200 |
465 |
485 |
165 |
100 |
33 |
52 |
64 |
|
КХМ-85 400x400-ЦМ-К |
0,1357 |
489...2443 |
1710 |
16,2 |
21,1...40,2 |
400 |
400 |
465 |
685 |
165 |
100 |
33 |
60 |
74 |
|
КХМ-85 450x450-ЦМ-К |
0,2194 |
790...3950 |
2765 |
26,2 |
34,1...62,2 |
450 |
450 |
565 |
785 |
190 |
100 |
58 |
72 |
90 |
|
КХМ-85 500x250-ЦМ-К |
0,1042 |
375...1875 |
1313 |
12,4 |
16,2...30,4 |
500 |
250 |
565 |
535 |
165 |
100 |
33 |
61 |
77 |
|
КХМ-85 500x300-ЦМ-К |
0,1272 |
458...2290 |
1603 |
15,2 |
19,8...39,2 |
500 |
300 |
565 |
585 |
165 |
100 |
33 |
63 |
79 |
|
КХМ-85 500x500-ЦМ-К |
0,2194 |
790...3950 |
2765 |
26,2 |
34,1...68,2 |
500 |
500 |
565 |
785 |
165 |
100 |
33 |
67 |
85 |
|
КХМ-85 600x300-ЦМ-К |
0,1548 |
557...2787 |
1951 |
18,5 |
24,0...48,5 |
600 |
300 |
665 |
585 |
165 |
100 |
33 |
69 |
89 |
|
КХМ-85 600x350-ЦМ-К |
0,1941 |
699...3494 |
2446 |
23,2 |
30,1...59,2 |
600 |
350 |
665 |
685 |
170 |
100 |
33 |
73 |
94 |
|
КХМ-85 600x600-ЦМ-К |
0,3231 |
1163...5816 |
4072 |
38,6 |
50,2...98,6 |
600 |
600 |
665 |
885 |
165 |
100 |
33 |
81 |
104 |
|
КХМ-85 700x400-ЦМ-К |
0,2485 |
895...4474 |
3132 |
29,7 |
38,6...71,7 |
700 |
400 |
765 |
685 |
165 |
100 |
33 |
80 |
105 |
|
КХМ-85 700x700-ЦТ-К |
0,4159 |
1497...7486 |
5240 |
49,7 |
64,6...127,7 |
700 |
700 |
860 |
885 |
110 |
100 |
80 |
99 |
129 |
|
КХМ-85 750x750-ЦТ-К |
0,5310 |
1912...9558 |
6691 |
63,4 |
82,5...153,4 |
750 |
750 |
960 |
985 |
120 |
100 |
105 |
112 |
147 |
|
КХМ-85 800x400-ЦТ-К |
0,3437 |
1237...6186 |
4330 |
41,1 |
53,4...101,1 |
800 |
400 |
860 |
785 |
240 |
100 |
30 |
95 |
124 |
|
КХМ-85 800x500-ЦТ-К |
0,3437 |
1237...6186 |
4330 |
41,1 |
53,4...101,1 |
800 |
500 |
860 |
785 |
165 |
100 |
30 |
93 |
122 |
|
КХМ-85 850x850-ЦТ-К |
0,5310 |
1912...9558 |
6691 |
63,4 |
82,5...159,4 |
850 |
850 |
960 |
985 |
105 |
100 |
55 |
107 |
142 |
|
КХМ-85 1000x500-ЦТ-К |
0,4389 |
1580...7900 |
5530 |
52,4 |
68,1...136,4 |
1000 |
500 |
1060 |
785 |
165 |
100 |
30 |
106 |
142 |
|
КХМ-85 1000x600-ЦТ-К |
0,3882 |
1398...6988 |
4891 |
46,4 |
60,3...118,4 |
1000 |
600 |
1360 |
805 |
100 |
260 |
180 |
153 |
194 |
|
КХМ-85 1200x600-ЦТ-К |
0,4785 |
1723...8613 |
6029 |
57,2 |
74,3...147,2 |
1200 |
600 |
1580 |
805 |
100 |
260 |
190 |
183 |
234 |
|
КХМ-85 1400x800-ЦТ-К |
1,0872 |
3914...19570 |
13699 |
129,9 |
168,8...309,9 |
1400 |
800 |
1950 |
990 |
95 |
200 |
275 |
239 |
309 |
| 1) Характеристики увлажнителей КХМ приведены для условий, указанных в табл. "Параметры на номинальном режиме". | ||||||||||||||
| 2) Полный расход воды на увлажнение Wполн. равен сумме расходов воды на испарение Wувл. и отводного потока; расход отводного потока необходимо настроить по месту, в зависимости от качества воды (см. таблицу “Рекомендации по качеству воды...”). |
Параметры на номинальном режиме
| Модель | Эффективность при расходе воздуха | Температура воздуха на входе | Влагосодержание воздуха на входе | Температура воздуха на выходе | Относит. влажность воздуха на выходе | Влагосодержание воздуха на выходе | Увеличение влагосодержание |
| Lnom, ηувл, % | t1, °C | d1, г/кг | t2, °C | ϕ2, % | d2, г/кг | ∆d, г/кг | |
| КХМ-65... | 0,58 | 30 | 0,2 | 18,7 | 35 | 4,7 | 4,5 |
| КХМ-75... | 0,67 | 35 | 0,2 | 19,9 | 42 | 6,2 | 6,0 |
| КХМ-85... | 0,81 | 38 | 0,2 | 18,2 | 61 | 8,1 | 7,9 |
| КХМ-95... | 0,92 | 38 | 0,2 | 15,5 | 83 | 9,2 | 9,0 |
Рекомендации по качеству воды для увлажнителей КХМ*
| Параметр | Ед. измерения | Значение |
| Удельная проводимость | мкСименс/см | 100...550 |
| Жёсткость (CaCO3) | ppm | 50...170 |
| Хлориды (Cl) | ppm | <55 |
| Водородный показатель pH | — | 6...8 |
| Масла и жиры | ppm | <2 |
| Общее количество растворенных твердых веществ | ppm | <550 |
| Взвешенные вещества | ppm | <5 |
| *Оптимальные физико-химические свойства воды, при которых обеспечивается максимальный срок службы увлажняющих кассет. | ||
Схема подключения
