КХМ-95 850x850-ЦТ-К

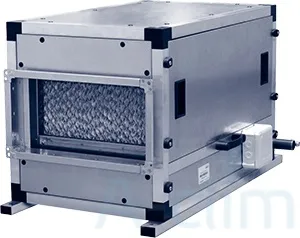

Канальный увлажнитель КХМ-95 850x850-ЦТ-К произведен заводом Арктос. Используется для испарительного увлажнения и адиабатического охлаждения воздуха. Относится к серии устройств, имеющих орошаемую насадку.
Характеристики устройств КХМ:
- Установлены увлажняющие кассеты, производимые из материала GLASmat.
- Эффективность увлажнения 95%
- Предусмотрены прямоугольные фланцы для присоединения
- Все рабочие элементы производятся из нержавеющей стали
- Работает по принципу системы оборотного водоснабжения
1 - увлажняющая кассета
2 - циркуляционный насос
3 - коллектор с расходомерами
4 - водораспределительный коллектор
5 - электромагнитный клапан
6 - датчик уровня воды в поддоне
7 - линия отводного потока
8 - линия опорожнения поддона
9 - запорный вентиль
10 - аварийный перелив
Характеристики устройств КХМ
|
Модель |
Fж.с., м2 |
Расход воздуха |
Расход воды |
Размеры, мм |
Вес, кг |
|||||||||
|
Lmin...Lmax, м3/ч |
Lnom,1 м3/ч |
Wувл, л/ч |
Wполн,2 л/ч |
a |
b |
c |
d |
e |
f |
h |
Сухой |
Влажный |
||
|
КХМ-95 400x200-ЦМ-К |
0,0635 |
229...1144 |
801 |
8,6 |
11,2...20,6 |
400 |
200 |
465 |
485 |
165 |
100 |
33 |
53 |
66 |
|
КХМ-95 400x400-ЦМ-К |
0,1357 |
489...2443 |
1710 |
18,5 |
24,0...42,5 |
400 |
400 |
465 |
685 |
165 |
100 |
33 |
61 |
76 |
|
КХМ-95 450x450-ЦМ-К |
0,2194 |
790...3950 |
2765 |
29,9 |
38,8...65,9 |
450 |
450 |
565 |
785 |
190 |
100 |
58 |
74 |
94 |
|
КХМ-95 500x250-ЦМ-К |
0,1042 |
375...1875 |
1313 |
14,2 |
18,4...32,2 |
500 |
250 |
565 |
535 |
165 |
100 |
33 |
62 |
79 |
|
КХМ-95 500x300-ЦМ-К |
0,1272 |
458...2290 |
1603 |
17,3 |
22,5...41,3 |
500 |
300 |
565 |
585 |
165 |
100 |
33 |
64 |
82 |
|
КХМ-95 500x500-ЦМ-К |
0,2194 |
790...3950 |
2765 |
29,9 |
38,8...71,9 |
500 |
500 |
565 |
785 |
165 |
100 |
33 |
69 |
89 |
|
КХМ-95 600x300-ЦМ-К |
0,1548 |
557...2787 |
1951 |
21,1 |
27,4...51,1 |
600 |
300 |
665 |
585 |
165 |
100 |
33 |
70 |
91 |
|
КХМ-95 600x350-ЦМ-К |
0,1941 |
699...3494 |
2446 |
26,4 |
34,3...62,4 |
600 |
350 |
665 |
685 |
170 |
100 |
33 |
75 |
97 |
|
КХМ-95 600x600-ЦМ-К |
0,3231 |
1163...5816 |
4072 |
44,0 |
57,2...104,0 |
600 |
600 |
665 |
885 |
165 |
100 |
33 |
84 |
109 |
|
КХМ-95 700x400-ЦМ-К |
0,2485 |
895...4474 |
3132 |
33,8 |
44,0...81,8 |
700 |
400 |
765 |
685 |
165 |
100 |
33 |
82 |
109 |
|
КХМ-95 700x700-ЦТ-К |
0,4159 |
1497...7486 |
5240 |
56,6 |
73,6...134,6 |
700 |
700 |
860 |
885 |
110 |
100 |
80 |
103 |
137 |
|
КХМ-95 750x750-ЦТ-К |
0,5310 |
1912...9558 |
6691 |
72,3 |
93,9...168,3 |
750 |
750 |
960 |
985 |
120 |
100 |
105 |
117 |
157 |
|
КХМ-95 800x400-ЦТ-К |
0,3437 |
1237...6186 |
4330 |
46,8 |
60,8...106,8 |
800 |
400 |
860 |
785 |
240 |
100 |
30 |
98 |
130 |
|
КХМ-95 800x500-ЦТ-К |
0,3437 |
1237...6186 |
4330 |
46,8 |
60,8...106,8 |
800 |
500 |
860 |
785 |
165 |
100 |
30 |
96 |
128 |
|
КХМ-95 850x850-ЦТ-К |
0,5310 |
1912...9558 |
6691 |
72,3 |
93,9...168,3 |
850 |
850 |
960 |
985 |
105 |
100 |
55 |
112 |
152 |
|
КХМ-95 1000x500-ЦТ-К |
0,4389 |
1580...7900 |
5530 |
59,7 |
77,6...143,7 |
1000 |
500 |
1060 |
785 |
165 |
100 |
30 |
110 |
151 |
|
КХМ-95 1000x600-ЦТ-К |
0,3882 |
1398...6988 |
4891 |
52,8 |
68,7...124,8 |
1000 |
600 |
1360 |
805 |
100 |
260 |
180 |
156 |
201 |
|
КХМ-95 1200x600-ЦТ-К |
0,4785 |
1723...8613 |
6029 |
65,1 |
84,7...155,1 |
1200 |
600 |
1580 |
805 |
100 |
260 |
190 |
188 |
244 |
|
КХМ-95 1400x800-ЦТ-К |
1,0872 |
3914...19570 |
13699 |
147,9 |
192,3...327,9 |
1400 |
800 |
1950 |
990 |
95 |
200 |
275 |
247 |
327 |
| 1) Характеристики увлажнителей КХМ приведены для условий, указанных в табл. "Параметры на номинальном режиме". | ||||||||||||||
| 2) Полный расход воды на увлажнение Wполн. равен сумме расходов воды на испарение Wувл. и отводного потока; расход отводного потока необходимо настроить по месту, в зависимости от качества воды (см. таблицу “Рекомендации по качеству воды...”). |
Параметры на номинальном режиме
| Модель | Эффективность при расходе воздуха | Температура воздуха на входе | Влагосодержание воздуха на входе | Температура воздуха на выходе | Относит. влажность воздуха на выходе | Влагосодержание воздуха на выходе | Увеличение влагосодержание |
| Lnom, ηувл, % | t1, °C | d1, г/кг | t2, °C | ϕ2, % | d2, г/кг | ∆d, г/кг | |
| КХМ-65... | 0,58 | 30 | 0,2 | 18,7 | 35 | 4,7 | 4,5 |
| КХМ-75... | 0,67 | 35 | 0,2 | 19,9 | 42 | 6,2 | 6,0 |
| КХМ-85... | 0,81 | 38 | 0,2 | 18,2 | 61 | 8,1 | 7,9 |
| КХМ-95... | 0,92 | 38 | 0,2 | 15,5 | 83 | 9,2 | 9,0 |
Рекомендации по качеству воды для увлажнителей КХМ*
| Параметр | Ед. измерения | Значение |
| Удельная проводимость | мкСименс/см | 100...550 |
| Жёсткость (CaCO3) | ppm | 50...170 |
| Хлориды (Cl) | ppm | <55 |
| Водородный показатель pH | — | 6...8 |
| Масла и жиры | ppm | <2 |
| Общее количество растворенных твердых веществ | ppm | <550 |
| Взвешенные вещества | ppm | <5 |
| *Оптимальные физико-химические свойства воды, при которых обеспечивается максимальный срок службы увлажняющих кассет. | ||
