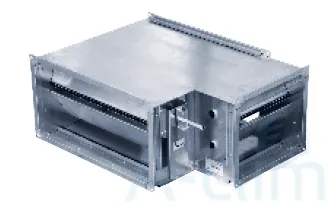

Смесительная камера СКГ 300x150
Смесительная камера СКГ 300x150 разработана для осуществления смешивания приточного и рециркуляционного воздуха в климатических системах. Производителем является компания Арктос.
Конструкция камер СКГ
Корпус производится из стали с оцинковкой. Внутри него расположены два воздушных клапана, выполненных из алюминия. Клапан наружного (или вытяжного) воздуха расположен в торце камеры, клапан рециркуляционного воздуха – сбоку горизонтально. В комплекте предусмотрена универсальная площадка для установки электро- или ручного привода. Монтаж производится при помощи болтового соединения.
| Размер | № кривой | ||
| СКУ | СКГ | СКУ | |
| СКУ 300x150 | 2 | 5 | 3 |
| СКУ 400x200 | 1 | 3 | 6 |
| СКУ 500x250 | 1 | 5 | 5 |
| СКУ 500x300 | 2 | 4 | 6 |
| СКУ 600x300 | 1 | 5 | 6 |
| СКУ 600x350 | 2 | 5 | 7 |
| СКУ 700x400 | 2 | 4 | 6 |
| СКУ 800x500 | 2 | 5 | 6 |
| СКУ 1000x500 | 2 | 7 | 7 |
| Модель | A, мм | B, мм | C, мм | D, мм | L, мм | M, мм | Вес, кг |
| СКГ 300x150 | 300 | 150 | 200 | 150 | 420 | 495 | 6,9 |
| СКГ 400x200 | 400 | 200 | 250 | 200 | 470 | 595 | 9,8 |
| СКГ 500x250 | 500 | 250 | 300 | 250 | 520 | 695 | 12,7 |
| СКГ 500x300 | 500 | 300 | 300 | 300 | 520 | 695 | 13,7 |
| СКГ 600x300 | 600 | 300 | 350 | 300 | 570 | 795 | 15,7 |
| СКГ 600x350 | 600 | 350 | 350 | 350 | 570 | 795 | 16,2 |
| СКГ 700x400 | 700 | 400 | 400 | 400 | 620 | 895 | 19,6 |
| СКГ 800x500 | 800 | 500 | 500 | 500 | 720 | 995 | 26,0 |
| СКГ 1000x500 | 1000 | 500 | 600 | 500 | 820 | 1195 | 32,3 |
