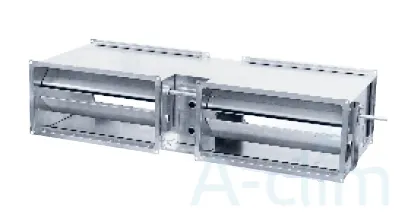

Смесительная камера СКУ 600x300
Смесительная камера СКУ 600x300 разработана для осуществления смешивания приточного и рециркуляционного воздуха в климатических системах. Производителем является компания Арктос.
Конструкция камер СКУ
Корпус производится из стали с оцинковкой. Внутри него расположены три воздушных клапана, выполненных из алюминия. На входе в камеру размещены клапаны приточного и вытяжного воздуха, между ними расположен клапан рециркуляционного воздуха. В комплекте предусмотрена универсальная площадка для установки электро- или ручного привода. Монтаж производится при помощи болтового соединения.
| Размер | № кривой | ||
| СКУ | СКГ | СКУ | |
| СКУ 300x150 | 2 | 5 | 3 |
| СКУ 400x200 | 1 | 3 | 6 |
| СКУ 500x250 | 1 | 5 | 5 |
| СКУ 500x300 | 2 | 4 | 6 |
| СКУ 600x300 | 1 | 5 | 6 |
| СКУ 600x350 | 2 | 5 | 7 |
| СКУ 700x400 | 2 | 4 | 6 |
| СКУ 800x500 | 2 | 5 | 6 |
| СКУ 1000x500 | 2 | 7 | 7 |
| Модель | A, мм | B, мм | C, мм | D, мм | L, мм | M, мм | Вес, кг |
| СКУ 300x150 | 300 | 150 | 815 | – | 380 | 105 | 10,3 |
| СКУ 400x200 | 400 | 200 | 1015 | – | 430 | 105 | 14,7 |
| СКУ 500x250 | 500 | 250 | 1215 | – | 480 | 105 | 19,6 |
| СКУ 500x300 | 500 | 300 | 1215 | – | 480 | 105 | 22,1 |
| СКУ 600x300 | 600 | 300 | 1415 | – | 530 | 105 | 25,5 |
| СКУ 600x350 | 600 | 350 | 1415 | – | 530 | 105 | 28,4 |
| СКУ 700x400 | 700 | 400 | 1615 | – | 580 | 105 | 35,3 |
| СКУ 800x500 | 800 | 500 | 1815 | – | 680 | 105 | 54,0 |
| СКУ 1000x500 | 1000 | 500 | 2215 | – | 780 | 105 | 68,1 |
