2АПР/2АПРу 450x450
Двухсторонние диффузоры 2АПН, 2АПР устанавливаются в помещениях, где на потолке имеются выступающие строительные конструкции или элементы оборудования (балки, рельсы) и формируют симметричную по двум направлениям настилающуюся неполную веерную струю. Двухсторонние угловые диффузоры 2АПНу, 2АПРу устанавливаются на потолке в углах помещений и формируют настилающуюся неполную веерную струю с углом раскрытия 90°.

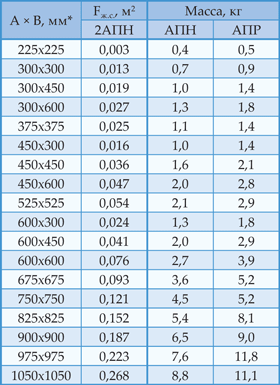

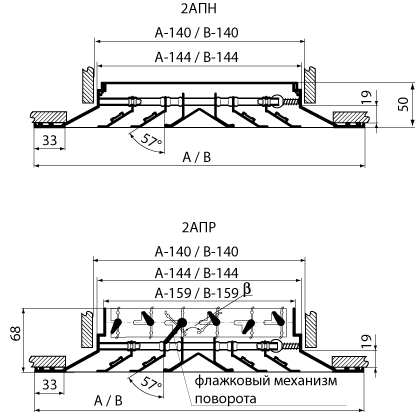

Конструктивные схемы и характеристики 2АПН, 2АПР, 2АПНу, 2АПРу
*- При обозначении типоразмера изделия 600×600 мм фактический размер составляет 595×595 мм.

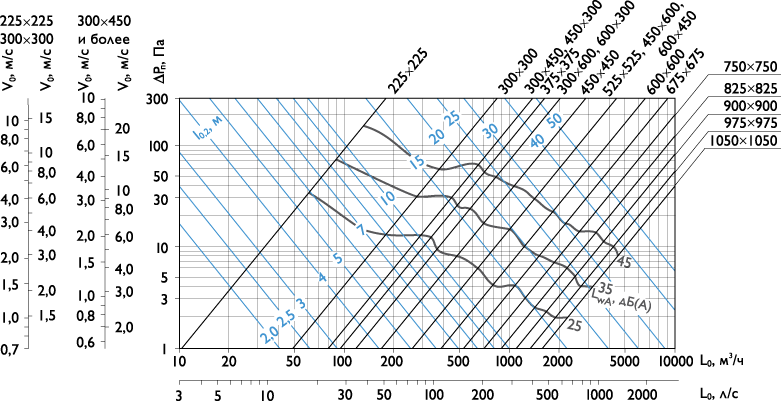

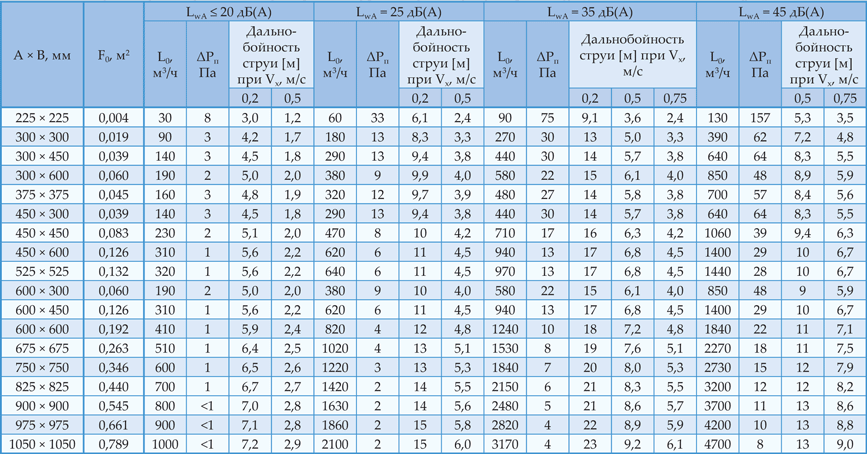

Данные для подбора диффузоров 2АПН, 2АПР, 2АПНу, 2АПРу
при подаче воздуха в помещение настилающимися веерными струями
В воздухораспределителях 2АПР, 2АПРу (с регулятором расхода) значения ΔPп и LwA (из таблицы и графика) корректируются:
ΔPп 2АПР,2АПРу=K × ΔPп
ΔLwa2АПР,2АПРу=Lwa+ ΔLwa

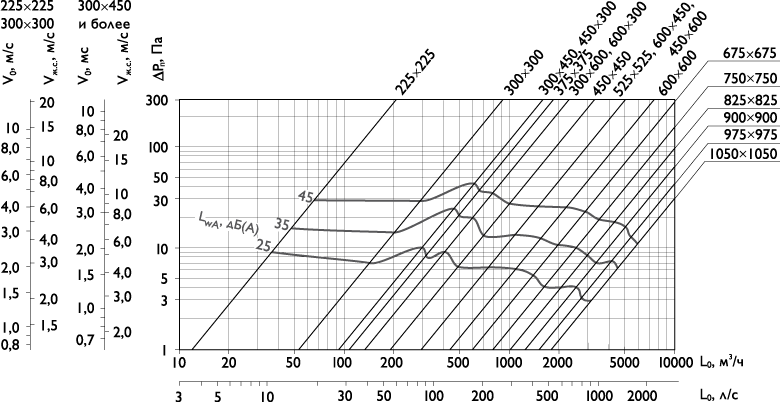

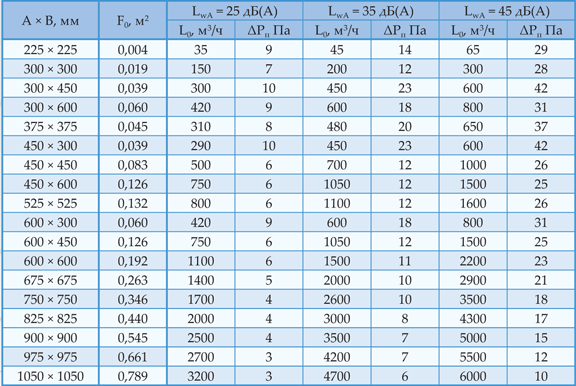

Аэродинамические и акустические характеристики диффузоров 2АПН, 2АПР, 2АПНу, 2АПРу
при удалении воздуха из помещения
В воздухораспределителях 2АПР, 2АПРу (с регулятором расхода) значения ΔPп и LwA (из таблицы и графика) корректируются:
ΔPп 2АПР,2АПРу=K × ΔPп
ΔLwa2АПР,2АПРу=Lwa+ ΔLwa
