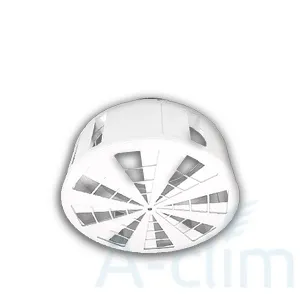

Диффузор ДИН-250

Производитель:: Арктос (Arktos)

цена по запросу

Описание

Назначение диффузора индустриального ДИН-250 - подача воздуха системами вентиляции и кондиционирования в помещениях с высотой потолков от 3 до 15 метров. Произведен заводом Арктос. Монтируется к круглыми воздуховодами.

Диффузор может производить струю трех видов:

горизонтальная веерная
вертикальная компактная
комбинированный тип

Регулирования формы струи происходит с помощью электропривода в автономном режиме или с помощью ручки вручную.

Конструктивная схема диффузоров ДИН

Конструктивные характеристики диффузоров ДИН

Тип диффузора	ØА, мм	ØDпатр, мм	Н1, мм	H, мм		Масса, кг
				H, мм		(не более)
				Ручное регулирование	С электроприводом	Ручное регулирование	С электроприводом
				Ручное регулирование	С электроприводом	Ручное регулирование	С электроприводом
ДИН-250	313	249	124	192	233	2.7	4.4
ДИН-315	398	314	149	217	258	3.9	5.9
ДИН-355	448	354	165	233	274	4.8	6.8
ДИН-400	498	399	176	244	285	5.7	7.8
ДИН-500	593	499	199	267	308	8.5	10.3
ДИН-630	749	629	252	320	361	13.2	15.2

Варианты комплектации диффузоров ДИН электроприводами «POLAR BEAR»

Наименование параметра	Размерность	Тип электропривода
		AST04	ADT04	ADM04
Исполнение по типу электропривода	---	Е1	Е2	М2
Момент вращения	Н×м	4
Напряжение питания	В	230 (AC)	24 (AC/DC)	24 (AC/DC)
Частота пит. напряжения	Гц	50
Потребляемая мощность	Вт	4	2.5	2
Угол поворота	Град.	90°
Температура эксплуатации	°С	-20…+50
Степень защиты	---	IP 42
Режим работы электропривода	---	Крайнее правое – крайнее левое положение		Пропорциональное управление 0-10 В

Данные для подбора диффузоров индустриальных ДИН при подаче воздуха в помещение компактной струей

Типоразмер	F0,м2	LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)				LwA=60 дБ(А)
		L0, м3/ч	∆Рп, Па	Дальнобойность струи [м] при Vx, м/с		L0, м3/ч	∆Рп, Па	Дальнобойность струи [м] при Vx, м/с		L0, м3/ч	∆Рп, Па	Дальнобойность струи [м] при Vx, м/с		L0, м3/ч	∆Рп, Па	Дальнобойность струи [м] при Vx, м/с
				0.2	0.5			0.2	0.5			0.5	0.75			0.5	0.75
				0.2	0.5			0.2	0.5			0.5	0.75			0.5	0.75
250	0.049	370	11	20	8.1	540	22	29	12	780	47	17	11	1300	130	28	19
315	0.078	600	11	26	10	880	24	38	15	1250	48	22	14	2100	134	36	24
355	0.099	770	11	30	12	1120	24	43	17	1600	48	25	16	2670	135	41	27
400	0.126	990	11	34	13	1440	24	49	20	2040	49	28	19	3400	136	46	31
500	0.196	1570	12	43	17	2270	25	62	25	3200	49	35	23	5310	135	58	39
630	0.312	2550	12	55	22	3630	25	79	31	5130	50	44	30	8390	134	73	48

Данные для подбора диффузоров индустриальных ДИН при подаче воздуха в помещение веерной настилающей струей

Типоразмер	F0, м2	LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)				LwA=60 дБ(А)
		L0, м3/ч	∆Рп, Па	Дальнобойность струи [м] при Vx, м/с		L0, м3/ч	∆Рп, Па	Дальнобой-ность струи [м] при Vx, м/с		L0, м3/ч	∆Рп, Па	Дальнобой-ность струи [м] при Vx, м/с		L0, м3/ч	∆Рп, Па	Дальнобойность струи [м] при Vx, м/с
				0.2	0.5			0.2	0.5			0.5	0.75			0.5	0.75
				0.2	0.5			0.2	0.5			0.5	0.75			0.5	0.75
250	0.049	370	11	9.5	3.8	540	22	14	5.6	780	47	8	5.3	1300	130	13	8.9
315	0.078	600	11	12	4.9	880	24	18	7.2	1250	48	10	6.8	2100	134	17	11
355	0.099	770	11	14	5.6	1120	24	20	8.1	1600	48	12	7.7	2670	135	19	13
400	0.126	990	11	16	6.4	1440	24	23	9.3	2040	49	13	8.7	3400	136	22	15
500	0.196	1570	12	20	8.1	2270	25	29	12	3200	49	16	11	5310	135	27	18
630	0.312	2550	12	26	10	3630	25	37	15	5130	50	21	14	8390	134	34	23
