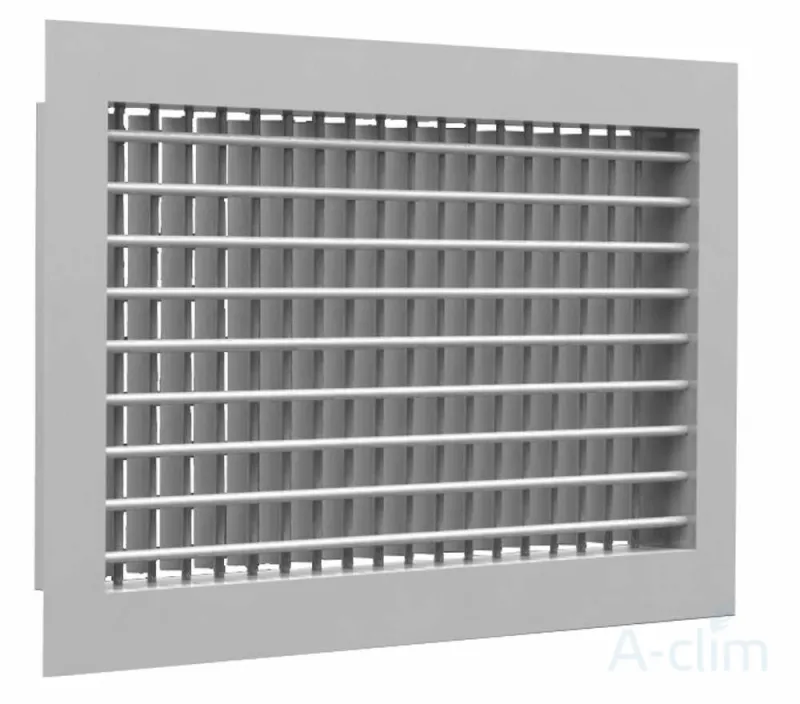

АДР-М 400x300

Производитель:: Арктос (Arktos)

2 346 руб.

Описание

анные для подбора решеток АМН, АМР-М, АДН, АДР-М при подаче воздуха в помещение (a₁=a₂ = 0°)

Размеры* А х В, мм	Fo, м²	L_WA < 20дБ (А), Рп < 1 Па						L_WA=25дБ (А)				L_WA=35дБ (А)					L_WA ≤ 45дБ (А)
		L_o, м³/ч	дально-бойность, м при Vx, м/с		L_o, м³/ч	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с			L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с
			дально-бойность, м при Vx, м/с			дально-бойность, м при Vx, м/с				дально-бойность, м при Vx, м/с				дально-бойность, м при Vx, м/с					дально-бойность, м при Vx, м/с
			0.2	0.5		0.2	0.5			0.2	0.5			0.2	0.5	0.75			0.5	0.75
200*100	0.018	30	1.9	0.7	60	3.6	1.5	180	6	11	4.4	280	14	17	6.8	4.5	350	22	8.5	5.6
300*100	0.027	50	2.5	1.0	80	4.0	1.6	240	5	12	4.9	360	12	18	7.3	4.9	500	22	10.0	6.8
400*100	0.036	65	2.8	1.1	100	4.4	1.8	300	5	13	5.3	400	8	18	7	4.7	580	17	10.0	6.8
500*100	0.045	80	3.1	1.2	120	4.9	1.9	370	5	15	5.9	520	10	21	8.4	5.6	700	17	11.0	7.5
600*100	0.054	100	3.6	1.4	150	5.3	2.1	420	4	15	6.0	600	8	21	8.5	5.7	780	13	11.0	7.4
150*150	0.020	35	2.1	0.8	60	3.6	1.5	180	6	11	4.4	280	14	17	6.8	4.5	350	22	8.5	5.6
300*150	0.041	75	3.1	1.2	120	4.9	1.9	370	5	15	5.9	520	10	21	8.4	5.6	700	17	11.0	7.5
400*150	0.055	100	3.6	1.4	150	5.3	2.1	420	4	15	6.0	600	8	21	8.5	5.7	780	13	11.0	7.4
500*150	0.070	130	4.1	1.7	180	5.6	2.2	530	4	16	6.6	800	8	25	10	6.6	970	12	12.0	8.0
600*150	0.084	150	4.3	1.7	200	5.7	2.3	600	3	17	6.9	900	7	26	10	6.9	1130	12	13.0	8.7
700*150	0.098	170	4.5	1.8	240	6.4	2.6	700	3	19	7.4	1100	8	29	12	7.8	1300	11	14.0	9.2
800*150	0.112	200	5.0	2.0	250	6.2	2.5	740	3	19	7.4	1250	8	31	12	8.3	1500	12	15.0	10.0
200*200	0.036	70	3.1	1.2	100	4.4	1.8	300	5	13	5.3	400	8	18	7	4.7	580	17	10.0	6.8
300*200	0.055	100	3.6	1.4	150	5.3	2.1	420	4	15	6.0	600	8	21	8.5	5.7	780	13	11.0	7.4
400*200	0.074	130	4.0	1.6	180	5.6	2.2	530	4	16	6.6	800	8	25	10	6.6	970	12	12.0	8.0
500*200	0.093	160	4.4	1.8	220	6.0	2.4	650	3	18	7.0	1050	8	29	12	7.7	1250	12	14.0	9.1
600*200	0.112	200	5.0	2.0	250	6.2	2.5	740	3	19	7.4	1250	8	31	12	8.3	1500	12	15.0	10.0
700*200	0.131	230	5.3	2.1	270	6.2	2.5	820	3	19	7.6	1400	7	-	13	8.6	1550	9	14.0	9.5
800*200	0.150	270	5.8	2.3	300	6.5	2.6	900	2	19	7.8	1500	7	-	13	8.6	1650	8	14.0	9.5
1000*200	0.188	340	6.5	2.6	350	6.8	2.7	1100	2	21	8.5	1600	5	-	12	8.2	2000	7	15.0	10.3
300*300	0.084	150	4.3	1.7	200	5.7	2.3	600	3	17	6.9	900	7	26	10	6.9	1130	12	13.0	8.7
400*300	0.113	200	4.9	2.0	250	6.2	2.5	740	3	19	7.4	1250	8	-	12	8.3	1500	12	15.0	10.0
500*300	0.142	250	5.5	2.2	290	6.4	2.6	860	2	19	7.6	1450	7	-	13	8.6	1600	8	14.0	9.4
600*300	0.171	300	6.1	2.4	320	6.5	2.6	1000	2	20	8.0	1550	5	-	13	8.3	1800	7	15.0	9.7
700*300	0.200	350	6.6	2.6	400	7.4	3.0	1200	2	22	8.9	1700	5	-	13	8.4	2100	7	16.0	10.4
800*300	0.229	400	7.0	2.8	500	8.8	3.5	1300	2	23	9.1	1900	4	-	13	8.8	2200	6	15.0	10.2
1000*300	0.287	500	7.7	3.1	600	9.3	3.7	1500	2	23	9.3	2200	4	-	14	9.1	2800	6	17.0	11.6

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза. В воздухораспределителях c регулятором расхода табличные значения ∆Рполн и Lwa корректируются:										Значение коэффициента К и L_WA для решеток АМР-М, АДР-М при a₁=a₂=0°


										% открытия регулятора расхода					100% b=0°		50% b=30°		30% b=60°
										K					1.2		3.7		7.3
										∆L_WA, дБ (А)					2		5		7

Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.

				Тип решетки					АМН		АМР-М		АДН		АДР-М
				К _Ж.С. = F _Ж.С./F₀					0.80		0.65		0.63		0.50

Данные для подбора решеток АМН, АМР-М, АДН, АДР-М при подаче воздуха в помещение (a₁=a₂ = 45°)

Размеры* А х В, мм	F_o, м²	L_WA<20дБ (А), Рп < 1 Па			L_WA=20дБ (А)				L_WA=25дБ (А)				L_WA=35дБ (А)					L_WA=45дБ (А)
		L_o, м³/ч	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с			L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с
			дально-бойность, м при Vx, м/с				дально-бойность, м при Vx, м/с				дально-бойность, м при Vx, м/с				дально-бойность, м при Vx, м/с					дально-бойность, м при Vx, м/с
			0.2	0.5			0.2	0.5			0.2	0.5			0.2	0.5	0.75			0.5	0.75
200*100	0.018	30	1.1	0.4	60	3	2.2	0.9	140	15	5.1	2.0	240	45	8.7	3.5	2.3	330	93.0	4.9	3.3
300*100	0.027	50	1.5	0.6	80	3	2.4	1.0	210	17	6.4	2.6	300	35	9.1	3.7	2.4	470	84.0	5.7	3.8
400*100	0.036	65	1.7	0.7	100	2	2.6	1.1	260	15	6.9	2.7	350	27	9.2	3.7	2.5	550	65.0	5.8	3.9
500*100	0.045	80	1.9	0.7	120	2	2.9	1.2	330	17	8.0	3.2	450	31	11.0	4.3	2.9	650	58.0	6.1	4.1
600*100	0.054	100	2.1	0.9	150	2	3.2	1.3	380	13	8.1	3.2	550	28	12.0	4.7	3.1	750	54.0	6.5	4.3
150*150	0.02	35	1.2	0.5	60	3	2.2	0.9	140	15	5.1	2.0	240	45	8.7	3.5	2.3	330	76.0	4.7	3.1
300*150	0.041	75	1.9	0.7	120	2	2.9	1.2	330	17	8.0	3.2	450	31	11.0	4.3	2.9	650	70.0	6.4	4.3
400*150	0.055	100	2.2	0.9	150	2	3.2	1.3	380	13	8.1	3.2	550	28	12.0	4.4	3.1	750	52.0	6.4	3.1
500*150	0.07	130	2.5	1.0	180	2	3.3	1.3	480	13	8.9	3.6	750	31	14.0	5.6	3.7	900	46.0	6.8	4.5
600*150	0.084	150	2.6	1.0	200	2	3.4	1.4	550	12	9.5	3.8	850	29	15.0	5.9	3.9	1050	43.0	7.2	4.8
700*150	0.10	170	2.7	1.1	240	2	3.8	1.5	650	12	10.0	4.1	1020	31	16.0	6.5	4.3	1200	42.0	7.7	5.1
800*150	0.112	200	3.0	1.2	250	1	3.7	1.5	700	11	11.0	4.2	1100	27	16.0	6.6	4.4	1400	43.0	8.4	5.6
200*200	0.036	70	1.8	0.7	100	2	2.6	1.1	260	15	6.9	2.7	350	27	9.2	3.7	2.5	550	65.0	5.8	3.9
300*200	0.055	100	2.2	0.9	150	2	3.2	1.3	380	13	8.1	3.2	550	28	12.0	4.7	3.1	750	52.0	6.4	4.3
400*200	0.074	130	2.4	1.0	180	2	3.3	1.3	480	13	8.9	3.6	750	31	14.0	5.6	3.7	950	46.0	7.0	4.7
500*200	0.093	160	2.6	1.1	220	2	3.6	1.4	630	13	10.0	4.1	970	31	16.0	6.4	4.2	1200	46.0	7.9	5.2
600*200	0.112	200	3.0	1.2	250	1	3.7	1.5	700	11	11.0	4.2	1100	27	16.0	6.6	4.4	1400	43.0	8.4	5.6
700*200	0.131	230	3.2	1.3	270	1	3.7	1.5	750	9	10.0	4.1	1220	25	17.0	6.7	4.5	1450	34.0	8.0	5.3
800*200	0.15	270	3.5	1.4	300	1	3.9	1.6	820	9	11.0	4.2	1340	23	17.0	6.9	4.6	1580	31.0	8.2	5.4
1000*200	0.188	340	3.9	1.6	350	1	4.1	1.6	950	7	11.0	4.4	1450	17	17.0	6.7	4.5	1700	23.0	7.8	5.2
300*300	0.084	150	2.6	1.0	200	2	3.4	1.4	550	12	9.5	3.8	850	29	15.0	5.9	3.9	1050	43.0	7.2	4.8
400*300	0.113	200	3.0	1.2	250	1	3.7	1.5	700	11	11.0	4.2	1100	27	16.0	6.6	4.4	1400	43.0	8.3	5.6
500*300	0.142	250	3.3	1.3	290	1	3.9	1.5	800	9	11.0	4.2	1280	23	17.0	6.8	4.5	1520	32.0	8.1	5.4
600*300	0.171	300	3.6	1.5	320	1	3.9	1.5	900	8	11.0	4.3	1400	19	17.0	6.8	4.5	1650	26.0	8.0	5.3
700*300	0.20	350	3.9	1.6	400	1	4.4	1.8	1000	7	11.0	4.5	1550	17	17.0	6.9	4.6	1900	25.0	8.5	5.7
800*300	0.229	400	4.2	1.7	500	1	5.3	2.1	1100	6	12.0	4.6	1700	16	18.0	7.1	4.7	2100	23.0	8.8	5.9
1000*300	0.287	500	4.6	1.9	600	1	5.6	2.2	1250	5	12.0	4.7	1900	12	18.0	7.1	4.7	2400	19.0	8.9	6.0

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза. В воздухораспределителях c регулятором расхода табличные значения ∆Рполн и Lwa корректируются:											Значение коэффициента К и L_WA для решеток АМР-М, АДР-М при a₁=a₂ =45°


											% открытия регулятора расхода					100% b=0°		50% b=30°		30% b=60°
											K					1.2		1.8		2.5
											∆L_WA, дБ (А)					0		5		7

Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.

Данные для подбора решеток АМН, АМР-М, АДН, АДР-М при удалении воздуха из помещения (a₁=a₂ = 0°)

Размеры* А х В, мм		F_o, м²		L_AW = 25дБ (А)						L_AW = 35дБ (А)						L_AW = 45дБ (А)
Размеры* А х В, мм		F_o, м²		L_o, м³/ч		∆Р_п, Па		V_o, м/с		L_o, м³/ч		∆Р_п, Па		V_o, м/с		L_o, м³/ч		∆Р_п, Па		V_o, м/с
200*100		0.018		180		6		2.8		280		14		3.9		350		22		5.9
300*100		0.027		240		5		2.7		360		12		3.6		500		22		5.3
400*100		0.036		300		5		2.7		400		8		3.5		580		17		5.4
500*100		0.045		370		5		2.6		520		10		3.6		700		17		4.9
600*100		0.054		420		4		2.3		600		8		3.5		780		13		4.6
150*150		0.020		180		6		2.8		280		14		3.9		350		22		5.6
300*150		0.041		370		5		2.6		520		10		3.7		700		17		5.8
400*150		0.055		420		4		2.5		600		8		3.8		780		13		5.1
500*150		0.070		530		4		2.4		800		8		3.6		970		12		5.6
600*150		0.084		600		3		2.3		900		7		3.3		1130		12		5.0
700*150		0.098		700		3		2.3		1100		8		3.4		1300		11		5.1
800*150		0.112		740		3		2.5		1250		8		3.7		1500		12		4.7
200*200		0.036		300		5		2.7		400		8		3.5		580		17		5.4
300*200		0.055		420		4		2.5		600		8		3.8		780		13		5.1
400*200		0.074		530		4		2.4		800		8		3.4		970		12		5.3
500*200		0.093		650		3		2.4		1050		8		3.6		1250		12		5.1
600*200		0.112		740		3		2.4		1250		8		3.7		1500		12		5.0
700*200		0.131		820		3		2.2		1400		7		3.4		1550		9		4.7
800*200		0.150		900		2		2.3		1500		7		3.3		1650		8		4.8
1000*200		0.188		1100		2		2.2		1600		5		3.0		2000		7		4.4
300*300		0.084		600		3		2.1		900		7		3.3		1130		12		5.0
400*300		0.113		740		3		2.5		1250		8		3.4		1500		12		4.6
500*300		0.142		860		2		2.4		1450		7		3.5		1600		8		4.9
600*300		0.171		1000		2		2.3		1550		5		3.2		1800		7		4.5
700*300		0.200		1200		2		2.2		1700		6		3.1		2100		7		4.7
800*300		0.229		1300		2		2.2		1900		4		3.0		2200		6		4.6
1000*300		0.287		1500		2		1.9		2200		4		3.1		2800		6		3.9
При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза. В воздухораспределителях c регулятором расхода табличные значения ∆Рполн и Lwa корректируются:											Значение коэффициента К и L_WA для решеток АМР-М, АДР при a₁=a₂=0°


											% открытия регулятора расхода					100% b=0°		50% b=30°		30% b=60°
											K					1.2		3.7		7.3
											∆L_WA, дБ (А)					2		5		7
