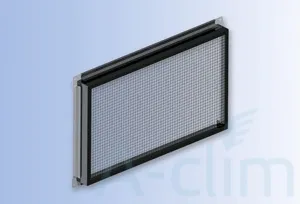

Решетка воздухозаборная РВЗ 600х300
Решетка воздухозаборная РВЗ 600х300 устанавливается в системах вывода и подачи воздуха. Производителем является завод Арктос.
Конструктивные особенности решеток РВЗ:
- Корпус выполнен из стали, на нем закреплена сетка, имеющая размеры ячеек 10х10 мм.
- Для крепления к магистрали предусмотрены стандартные фланцы из шинорейки.
- Монтаж возможен как на открытом конце прямоугольного воздуховода, оборудованного фланцем из шинорейки, так и на отводе, оборудованном фланцем.
- В модельном ряду представлено девять решеток с типоразмерами от 300х150 мм до 1000х500 мм.
- По индивидуальному заказу возможно изготовление под другие размеры каналов, начиная с типоразмера 200 х 150 мм и до 1000 х 600 мм с шагом 50 мм. Коэффициент живого сечения решетки Кж.с.≈0,9.
- Решетка имеет черный цвет, полученный за счет окраски методом порошкового напыления.
|
Типоразмер А х B, мм |
A, мм |
B, мм |
Масса, кг |
|
300 х 150 |
300 |
150 |
1,29 |
|
400 х 200 |
400 |
200 |
1,81 |
|
500 х 250 |
500 |
250 |
2,32 |
|
500 х 300 |
500 |
300 |
2,54 |
|
600 х 300 |
600 |
300 |
2,89 |
|
600 х 350 |
600 |
350 |
3,08 |
|
700 х 400 |
700 |
400 |
3,69 |
|
800 х 500 |
800 |
500 |
4,58 |
|
1000 х 500 |
1000 |
500 |
5,38 |
