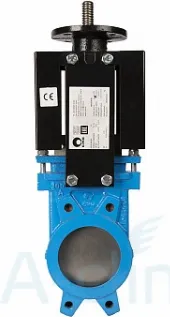

Шиберная задвижка CМО АВ-011-01-0125-PN10

Задвижка АВ-011-01-0125-PN10 отличается:

• высокой эффективностью;
• надежной конструкцией;
• несложной эксплуатацией;
• несложным монтажом;
• длительным сроком службы.

Корпус задвижки изготавливается из чугуна, запорная часть - из нержавеющей стали. Материалы высокого качества обеспечивают конструкции прочность, надежность, устойчивость к коррозии. Затвор АВ-011-01-0125-PN10 с высоким эффектом применяются в трубопроводах, по которым перекачиваются жидкости с содержанием твердых частиц (до 5 процентов). Специалисты рекомендуют устанавливать это запорно-регулирующее устройство после фильтра. Задвижка АВ-011-01-0125-PN10 подвергается на предприятиях компании-изготовителя СМО тщательной проверке. На прочность испытываются давлением воды и корпус, и уплотнения. На все эти испытания имеются сертификаты, которые покупатель при желании может получить. Изделие соответствует европейским стандартам качества и безопасности.

Основные конструктивные особенности:

1. выдвижной шток;
2. хорошая пропускная способность;
3. действие в двух направлениях;
4. корпус - из чугуна, запорная часть - из нержавеющей стали;
5. возможно использовать разнообразные материалы для уплотнения;
6. управление - автоматическое, имеется ISO-фланец для подключения электропривода;
7. уплотнение штока - EPDM;
8. монтаж - между фланцами.

Технические характеристики:

• диаметр - 125 мм;
• рабочая температура - от -10 до +120 градусов;
• давление - 10 бар;
• строительная длина - 50 мм.

Области применения:

1. пищевая промышленность;
2. насосные станции;
3. обработка сточных вод;
4. химические предприятия.

• Страна: Испания;
• Диаметр: DN125;
• Длина: 50 мм;
• Рабочее давление: PN10;
• Тип штока: выдвижной;
• Тип: однонаправленный, межфланцевый;
• Материал корпуса: нержавеющая сталь;
• Покрытие крана: антикоррозийное эпоксидное (цвет RAL 5015);
• Материал ножа: нержавеющая сталь AISI 304;
• Материал штока: нержавеющая сталь;
• Пропусканная способность: высокая;
• Температура: от -10 до 120°C;
• Класс герметичности: А;
• Тип управления: ISO-фланец;
• Материал уплотнения штока: EPDM;
• Направление потока среды: двустороннее.

Компоненты шиберных задвижек CMO АB-01-ISO-E DN125

1. Корпус - GG25;
2. Нож - AISI304;
3. Направляющая ножа - GGG50;
4. Сальник - CF8M;
5. Набивка сальника - синт. + ПТФЭ;
6. Прокладка - ЭПДМ;
7. Опорные пластины - S275JR;
8. Кольцо - AISI316;
9. Уплотнение - ЭПДМ;
10. Шток - AISI303;
11. Траверса - сталь;
12. Гайка штока - бронза;
13. Контргайка - ST44.2 + цинк;
14. Маховик - чугун с шаровидным графитом;
15. Гайка - сталь;
16. Колпак - сталь;
17. Верхняя заглушка - пластмасса.
