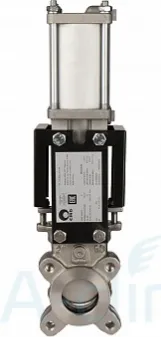

Задвижка шиберная CМО АВ(SP)-01-011-0250-PN10-D/A-E

Задвижка АВ(SP)-01-011-0250-PN10-D/A-E отличается:

• высокой эффективностью;
• надежной конструкцией;
• несложной эксплуатацией;
• несложным монтажом;
• длительным сроком службы.

Корпус задвижки изготавливается из чугуна, запорная часть - из нержавеющей стали. Материалы высокого качества обеспечивает конструкции прочность, надежность, устойчивость к коррозии. Затвор АВ(SP)-01-011-0250-PN10-D/A-E с высоким эффектом применяется в трубопроводах, по которым перекачиваются жидкости с содержанием твердых частиц (до 5 процентов). Специалисты рекомендуют устанавливать это запорно-регулирующее устройство после фильтра. Задвижка АВ(SP)-01-011-0250-PN10-D/A-E подвергается на предприятиях компании-изготовителя СМО тщательной проверке. На прочность испытываются давлением воды и корпус, и уплотнения. На все эти испытания имеются сертификаты, которые покупатель при желании может получить. Изделие соответствует европейским стандартам качества и безопасности.

Основные конструктивные особенности:

1. выдвижной шток;
2. хорошая пропускная способность;
3. действие в двух направлениях;
4. корпус - из чугуна, запорная часть -из нержавеющей стали;
5. возможно использовать разнообразные материалы для уплотнения;
6. управление - автоматическое, с помощью пневмопривода;
7. уплотнение штока - EPDM;
8. монтаж - между фланцами.

Технические характеристики:

1. диаметр - 250 мм;
2. рабочая температура - от -10 до +120 градусов;
3. давление - 6 бар;
4. строительная длина - 70 мм;
5. строительная высота - 1032 мм.

Области применения:

• пищевая промышленность;
• насосные станции;
• обработка сточных вод;
• химические предприятия.

• Страна: Испания;
• Диаметр: DN250;
• Длина: 70 мм;
• Высота: 1032 мм;
• Рабочее давление: PN6;
• Тип штока: выдвижной;
• Тип: однонаправленный, межфланцевый;
• Материал корпуса: нержавеющая сталь;
• Покрытие крана: антикоррозийное эпоксидное (цвет RAL 5015);
• Материал ножа: нержавеющая сталь AISI 304;
• Материал штока: нержавеющая сталь;
• Пропусканная способность: высокая;
• Температура: от -10 до 120°C;
• Класс герметичности: А;
• Тип управления: пневмопривод;
• Материал уплотнения штока: EPDM;
• Направление потока среды: двустороннее.

Компоненты шиберных задвижек CMO AB-01-D/A-E DN250

1. Корпус - GG25;
2. Нож - AISI304;
3. Направляющая ножа - GGG50;
4. Сальник - CF8M;
5. Набивка сальника - синт. + ПТФЭ;
6. Прокладка - ЭПДМ;
7. Опорные пластины - S275JR;
8. Кольцо - AISI316;
9. Уплотнение - ЭПДМ;
10. Шток - AISI303;
11. Траверса - сталь;
12. Гайка штока - бронза;
13. Контргайка - ST44.2 + цинк;
14. Маховик - чугун с шаровидным графитом;
15. Гайка - сталь;
16. Колпак - сталь;
17. Верхняя заглушка - пластмасса.

Компоненты шиберных задвижек CMO AB-02-D/A-E DN200

1. Корпус - CF8M;
2. Нож - AISI316;
3. Направляющая ножа - RCH1000;
4. Сальник - CF8M;
5. Набивка сальника - синт. + ПТФЭ;
6. Прокладка - ЭПДМ;
7. Опорные пластины - S275JR;
8. Кольцо - AISI316;
9. Уплотнение - ЭПДМ;
10. Шток - AISI303;
11. Траверса - сталь;
12. Гайка штока - бронза;
13. Контргайка - ST44.2 + цинк;
14. Маховик - чугун с шаровидным графитом;
15. Гайка - сталь;
16. Колпак - сталь;
17. Верхняя заглушка - пластмасса.

Общая информация о задвижках шиберных CMO серии AB.pdf

Основные компоненты шиберных задвижек CMO серии AB.pdf
